Открытый узел

Fuel Lines, Filter and Pump

Fuel Lines, Filter and Pump

Fuel Lines, Filter and Pump

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

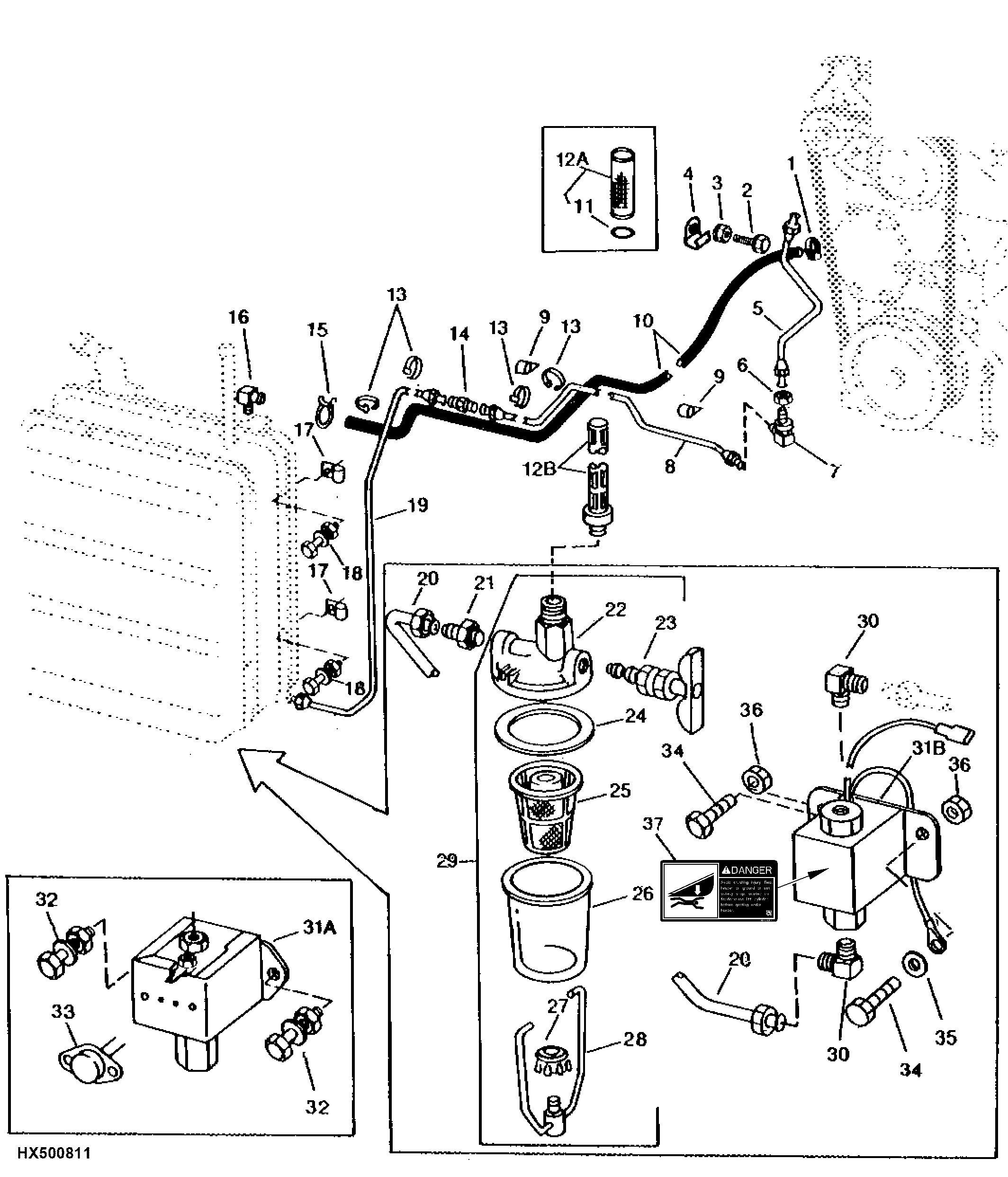

Fuel Lines, Filter and Pump

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR48236	1	Clamp	-
2	N71292	1	SELF-LOCKING SCREW	-
3	N10213	1	Lock Nut	-
4	AH89557	1	Clip	-
5	AH97694	1	Line	(6466TH-01 AND 6466TH-02), (SUB AH108348)
5	AH108348	1	Hose	(6466TH-01 AND 6466TH-02)
6	R27296	1	Nut	-
7	AR35981	1	Elbow Fitting	-
8	AH92508	1	Line	-
9	AH77279	2	Clip	-
10	-	1	Part 11	6 MM X 2591 MM (1/4" I.D. X 112"), (CUT FROM H83966)
11	R10093	1	O-Ring	-
13	M66044	4	Tie Band	-
14	U42417	1	Coupling	-
14	R50201	1	FITTING	-
15	T13254	1	Clamp	-
16	H83287	1	Hose Fitting	(SUB M84497)
16	M84497	1	Elbow Fitting	-
17	T13914	2	Clamp	-
18	12H303	2	Lock Washer	5/16"
18	19H1900	2	Cap Screw	5/16" X 3/4"
18	14H785	2	Nut	5/16"
19	AH93226	1	Tube	-
20	AH75547	1	Fuel Line	-
21	R27346	1	Fitting	-
22	-	1	Part 29	-
23	AA4298R	1	Valve	("L" HANDLE)
23	AH98799	1	Hand Operated Valve	("T" HANDLE)
24	C1778R	1	Isolator	-
25	AH96221	1	Screen	-
26	AA4507R	1	Sediment Bowl	(WITH C1778R)
27	R21752	1	Nut	-
28	AA517R	1	Bail	-
29	AH97859	1	Fuel Filter	(SUB AH106484 AND AH106982), ("L" OR "T" HANDLE)
29	AH106484	1	Fuel Filter	(USE WITH AH106982), ("T" HANDLE)
30	AR26674	2	ELBOW FITTING	-
32	N10217	2	Lock Nut	6.350 mm (1/4")
32	N10216	2	Self-Locking Screw	6.350 X 19.050 mm (1/4" X 3/4")
32	19H1227	2	Cap Screw	1/4" X 1/2"
32	12H302	2	Lock Washer	1/4"
32	14H786	2	Nut	1/4"
33	H101158	1	TRANSISTOR	-
34	N10216	2	Self-Locking Screw	6.350 X 19.050 mm (1/4" X 3/4")
35	24H1287	1	Washer	9/32" X 5/8" X 0.065"
36	N10217	2	Lock Nut	6.350 mm (1/4")
37	HXE123792	1	Label	Danger, Header
12A	AH105136	1	Screen	ORDER H106095 AND R10093
12A	H106095	1	Filter	-
12B	AH106982	1	Screen	-
31A	AH107362	1	PUMP	(SUB AH130127)
31A	AH80665	1	Pump	(SUB AH107362)
31B	AH130127	1	Pump	-
