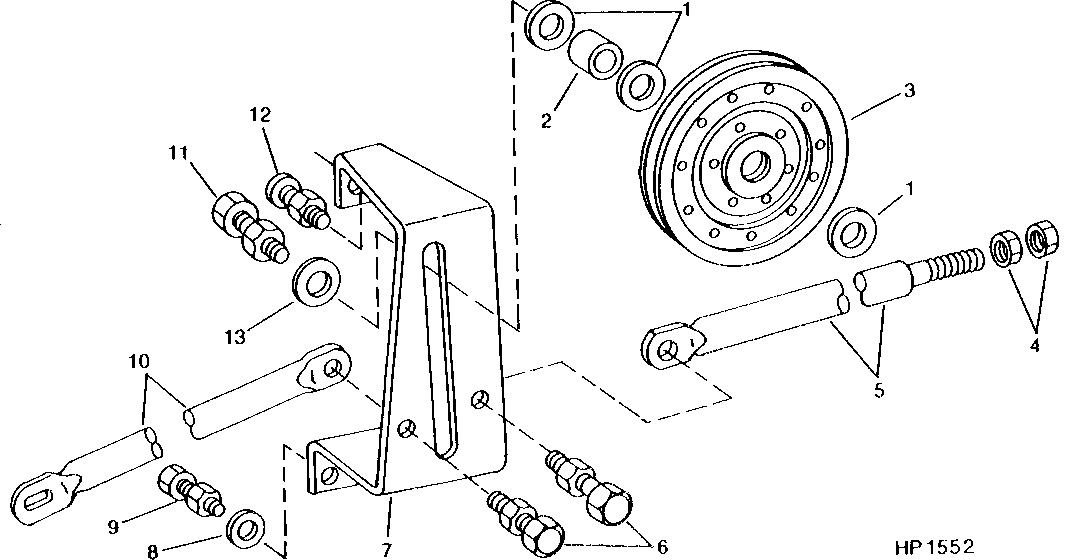

FEEDER HOUSE MIDDLE BELT IDLER AND BRACES (VARIABLE DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
1	24H1368	3	Washer	21/32" X 1-5/16" X 0.090"
2	28H2515	1	Bushing	0.742" X 1.050" X 3/4"
2	H113892	1	Shift Collar	-
3	AH94450	1	Idler	222MM (8-3/4") DIA.
4	14H793	2	Nut	3/4"
5	AH92412	1	Brace	REAR
6	19H1792	2	Cap Screw	1/2" X 1"
6	A11455	2	NUT	-
7	AH113649	1	Bracket	-
7	AH108769	1	Bracket	(SUB AH113649)
7	AH91749	1	Bracket	(SUB AH108769, THIS APPLICATION)
8	24H1305	2	Washer	13/32" X 13/16" X 0.065"
9	19H1732	2	Cap Screw	3/8" X 1-1/4"
9	N10215	2	Lock Nut	-
10	H97484	1	Brace	FRONT
11	19H2072	1	CAP SCREW	5/8" X 3-1/4"
11	M2023T	1	Lock Nut	(SUB N101344)
11	N101344	1	Lock Nut	-
12	03H1540	1	Bolt	5/16" X 3/4"
12	N10213	1	Lock Nut	-
13	24H1794	1	Washer	21/32" X 1-1/2" X 0.120"
13	24H1698	1	Washer	21/32" X 1-5/8" X 1/4"

FEEDER HOUSE MIDDLE BELT IDLER AND BRACES (VARIABLE DRIVE)
