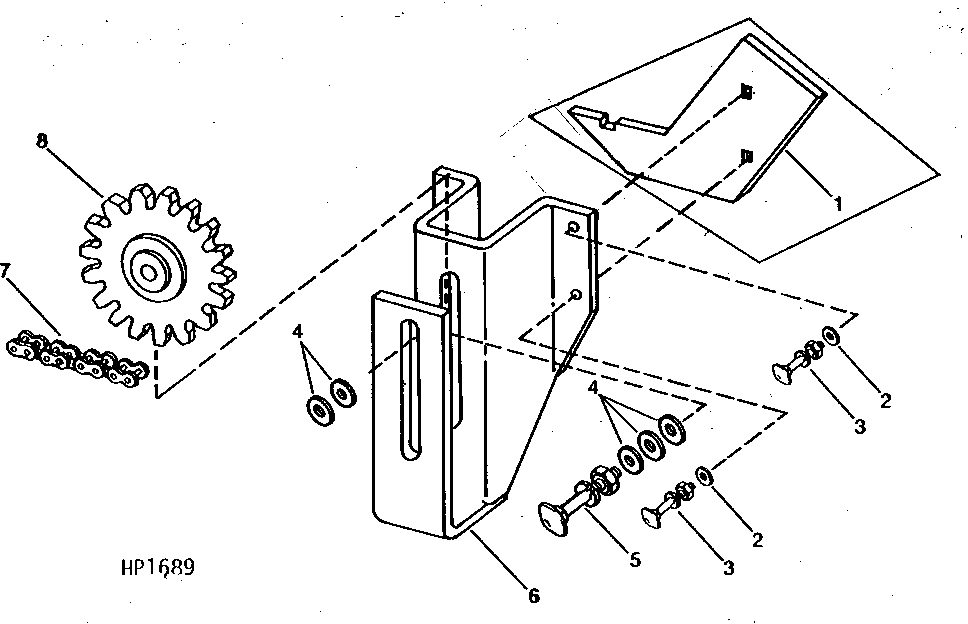

Feeder Conveyor Drive Chain, Idler and Bracket Variable Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H99037	1	Plate	-
2	24H1305	3	Washer	13/32" X 13/16" X 0.065"
3	03H1500	3	Bolt	3/8" X 1"
3	12H304	3	Lock Washer	3/8"
3	14H812	3	NUT	3/8"
3	19H1731	3	Cap Screw	3/8" X 1"
3	12H304	3	Lock Washer	3/8"
3	14H812	3	NUT	3/8"
4	H87121	2	Spacer	-
4	24H1850	5	Washer	17/32" X 1-1/4" X 0.180"
5	03H2114	1	Bolt	1/2" X 2-3/4"
5	12H301	1	Lock Washer	1/2"
5	14H1040	1	Nut	1/2"
6	AH96759	1	Bracket	-
7	-	1	Part 15	625 MM (5/8") PITCH, ROLLER, TYPE 50, 223 LINKS (REGULAR), ASSEMBLED FROM (4) AP6093H, (2) AP6095H, SW50RLUS, SW50COUS AND SW50OLUS)
7	-	1	Part 16	19 MM (3/4") PITCH, ROLLER, TYPE 60, 189 LINKS, (ASSEMBLED FROM (3) AB1288H, AB1289H, AB1290H, (2) SW60RLUS, (2) B5235H AND AN151830)
8	AH98176	1	Idler Sprocket	Z=17
8	AN31211	1	IDLER SPROCKET	Z=15

Feeder Conveyor Drive Chain, Idler and Bracket Variable Drive
