DIP AND POUR ELEVATOR UPPER CHAIN TIGHTENERS AND IDLERS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H301	1	Lock Washer	1/2"
1	03H2113	1	Bolt	1/2" X 2"
2	AH21440	1	Idler Sprocket	Z=17
3	24H1111	3	Washer	17/32" X 1-1/16" X 0.090", Z=17
4	14H1040	3	Nut	1/2"
5	03H1439	1	Bolt	1/2" X 1-3/4"
5	12H301	1	Lock Washer	1/2"
6	AH76970	2	Idler Sprocket	Z=17
7	U40538	2	Bushing	-
8	28H2531	1	Bushing	0.546" X 0.840" X 7/8", 1/2" X 7/8"
9	03H1596	1	Bolt	1/2" X 3"
9	12H301	1	Lock Washer	1/2"
10	AH86752	2	Chain Sprocket	Z=42
11	22H897	2	Set Screw	1/4" X 1/4"
12	JD8554	2	Eccentric Locking Collar	WITH SET SCREW
13	H87472	4	Pressed Flanged Housing	-
13	H103264	4	Pressed Flanged Housing	-
14	JD8665	2	Ball Bearing	-
15	03H1540	6	Bolt	5/16" X 3/4"
15	12H303	6	Lock Washer	5/16"
15	14H785	6	Nut	5/16"
16	P49158	2	Shaft Key	-
16	-	2	Part 23	(1/4" X 1/4" X 1-1/2"), (CUT FROM H64374 IN AH64587 KEY STOCK KIT)
17	H85742	1	Shaft	-
18	34H94	2	Spring Pin	7/32" X 1-3/4"

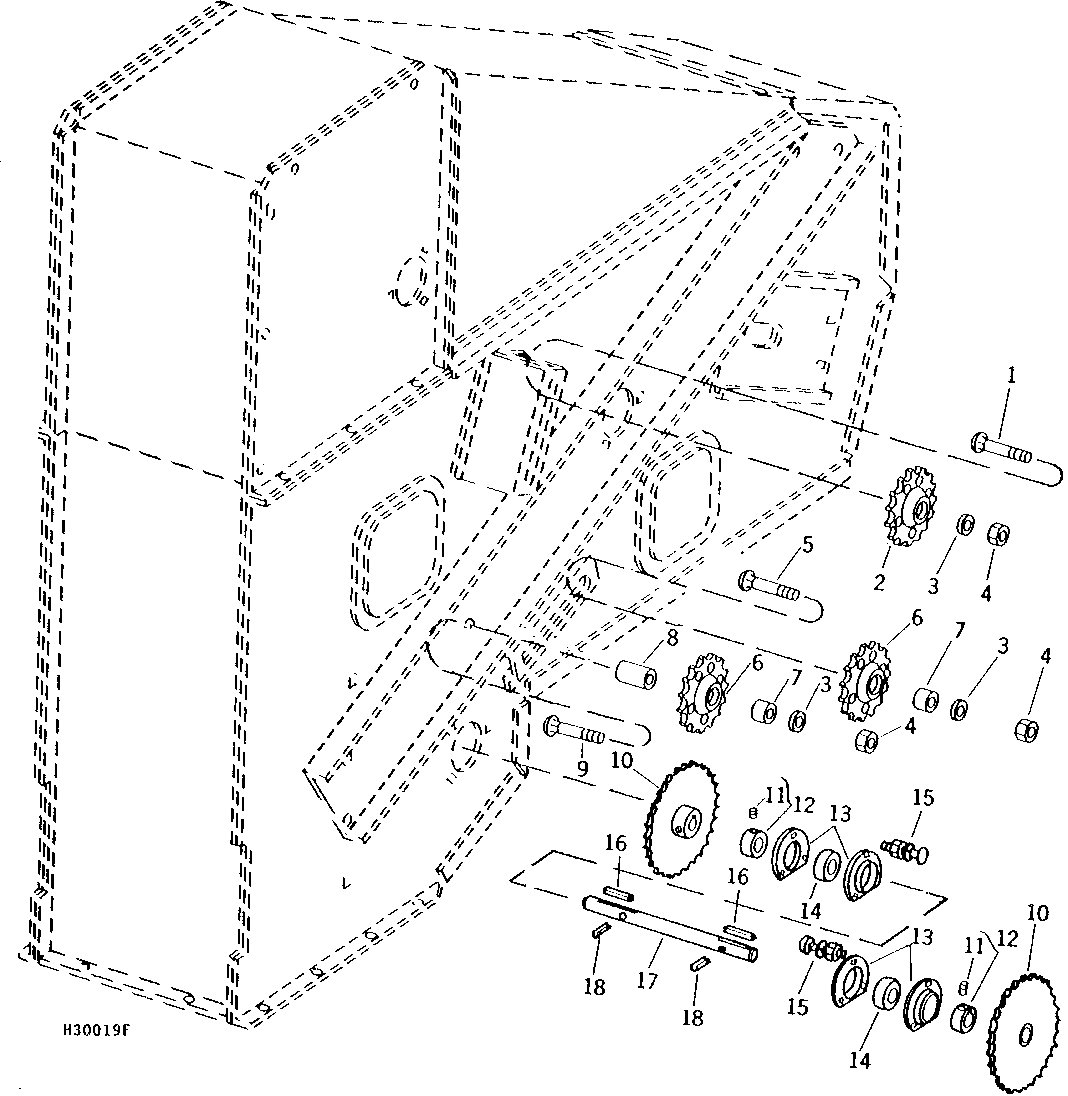

DIP AND POUR ELEVATOR UPPER CHAIN TIGHTENERS AND IDLERS
