Открытый узел

DIP AND POUR ELEVATOR TOP HOOD

DIP AND POUR ELEVATOR TOP HOOD

DIP AND POUR ELEVATOR TOP HOOD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

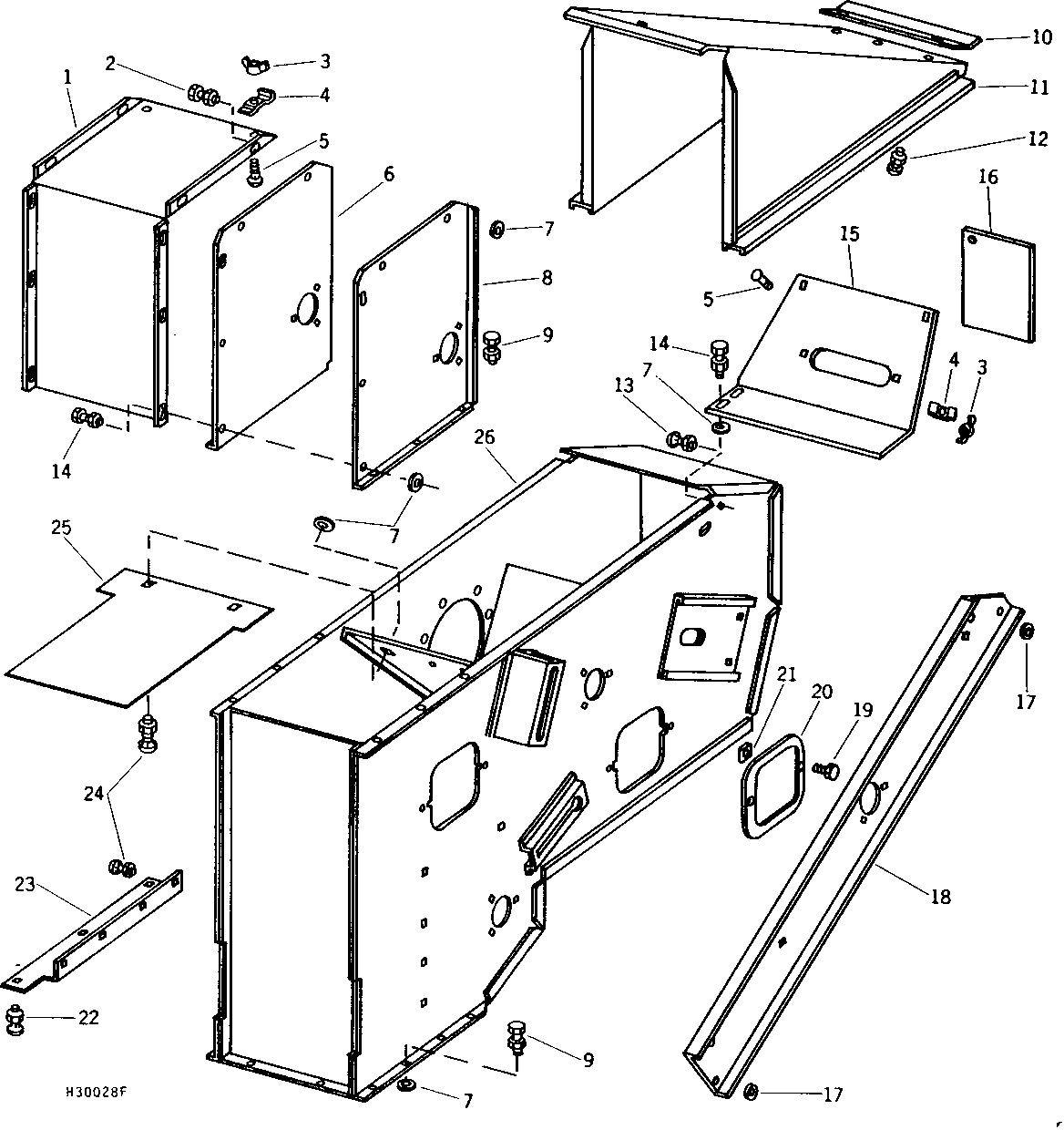

DIP AND POUR ELEVATOR TOP HOOD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H85713	1	Reinforcement	-
2	19H1905	1	Cap Screw	5/16" X 1"
2	14H785	1	Nut	5/16"
2	12H303	1	Lock Washer	5/16"
3	14H819	4	Wing Nut	5/16"
4	P47159	4	Clip	-
5	03H1709	4	Bolt	5/16" X 1"
5	12H303	4	Lock Washer	5/16"
6	H85712	1	Support	LH
7	24H1136	23	Washer	11/32" X 11/16" X 0.065"
8	H85711	1	Support	RH
9	19H1813	15	CAP SCREW	5/16" X 5/8"
9	14H785	15	Nut	5/16"
9	12H303	15	Lock Washer	5/16"
10	H85743	1	Strap	SHIELD
11	AH86767	1	Headliner	TOP
12	21H1016	2	Screw	1/4" X 1/2"
12	12H302	2	Lock Washer	1/4"
12	14H786	2	Nut	1/4"
13	14H785	4	Nut	5/16"
13	03H1709	4	Bolt	5/16" X 1"
13	12H303	4	Lock Washer	5/16"
14	19H1900	11	Cap Screw	5/16" X 3/4"
14	12H303	11	Lock Washer	5/16"
14	14H785	11	Nut	5/16"
15	H85746	1	Support	FRONT
16	H85739	1	Cover	-
17	24H1292	4	Washer	11/32" X 3/4" X 0.120"
18	H85839	1	Reinforcement	-
19	19H1227	4	Cap Screw	1/4" X 1/2"
20	H89569	2	Door	-
20	H25772	2	Door	(SUB H89569)
21	P41706	4	Nut	-
22	03H1519	3	Bolt	3/8" X 1"
22	12H304	3	Lock Washer	3/8"
22	14H812	3	NUT	3/8"
23	H100230	1	Bracket	-
24	03H1540	6	Bolt	5/16" X 3/4"
24	12H303	6	Lock Washer	5/16"
24	14H785	6	Nut	5/16"
25	H85714	1	Extension	-
26	AH86776	1	Hood	-
