CYLINDER SPEED TACHOMETER

Нет текстового описания

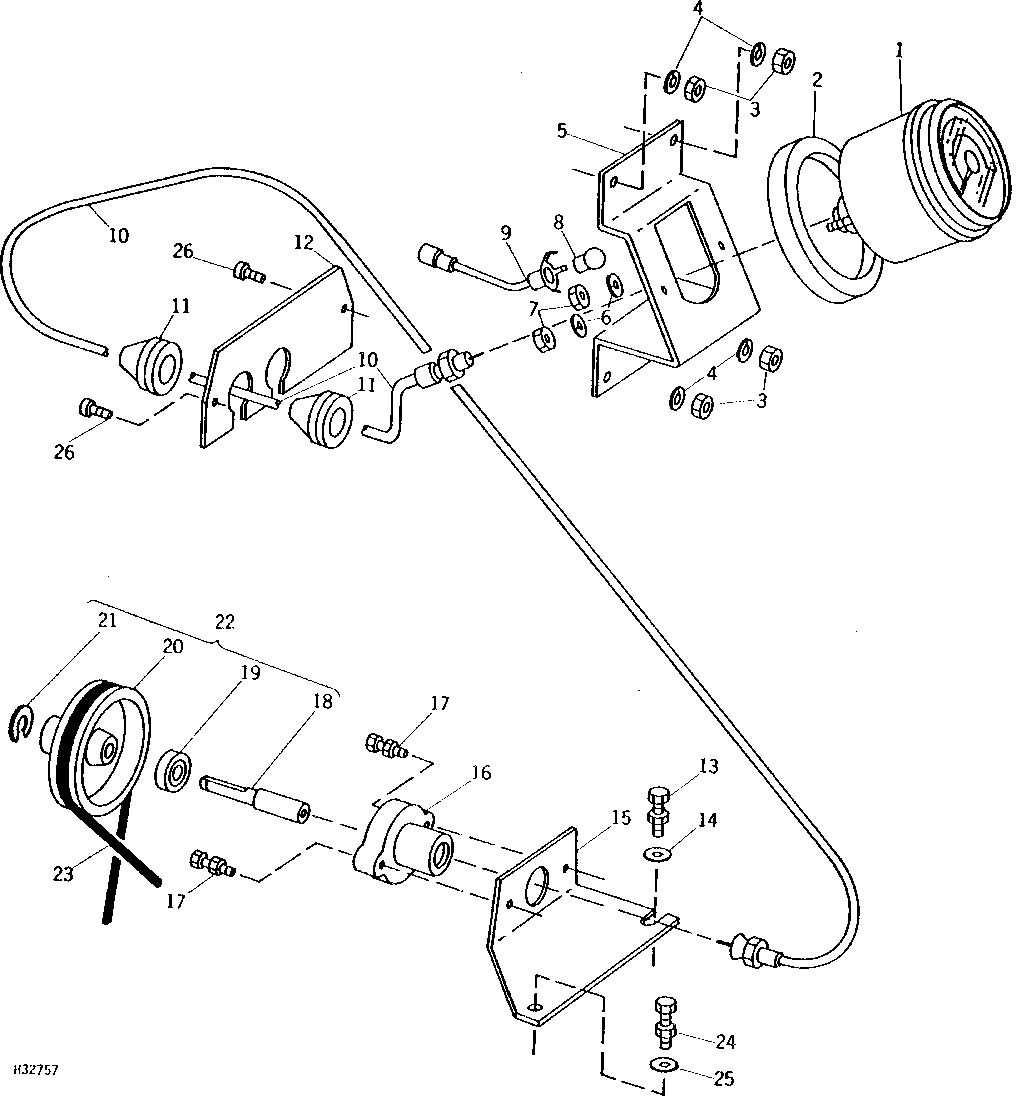

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH91002	1	Tachometer	-
2	AH91258	1	Seal	-
3	14H786	4	Nut	1/4"
4	12H302	4	Lock Washer	1/4"
5	H100777	1	Bracket	-
6	12H295	2	Lock Washer	0.190"
7	14H631	2	Nut	0.190"
8	AH75662	1	Bulb	-
8	AM31284	1	Bulb	-
9	AH77200	1	Socket	-
10	AH75614	1	Drive Shaft	(75 INCH) FLEXIBLE TACHOMETER DRIVE, (SUB AH75615)
10	AH75615	1	Drive Cable	(85 INCH) FLEXIBLE TACHOMETER DRIVE
11	H94433	2	Grommet	(SUB H109779, THIS APPLICATION)
11	H109779	2	Grommet	-
12	H100851	1	Plate	(SUB H123609)
12	H123609	1	Plate	-
13	14H812	1	NUT	3/8"
13	19H1732	1	Cap Screw	3/8" X 1-1/4"
13	12H304	1	Lock Washer	3/8"
14	24H1305	1	Washer	13/32" X 13/16" X 0.065"
15	H101282	1	Bracket	-
16	H100586	1	Hub	-
17	21H1044	2	Screw	1/4" X 1-1/4"
17	12H302	2	Lock Washer	1/4"
17	14H786	2	Nut	1/4"
18	H100584	1	Shaft	-
19	AT23189	1	Ball Bearing	-
19	JD9399	1	Ball Bearing	(SUB AT23189)
20	H100585	1	Pulley	-
21	R11026	1	Snap Ring	-
22	AH99422	1	Shaft	-
23	H83077	1	O-Ring	-
24	19H1721	1	CAP SCREW	1/2" X 1-1/2"
24	12H301	1	Lock Washer	1/2"
24	14H1040	1	Nut	1/2"
25	24H1340	1	Washer	33/64" X 7/8" X 0.075"
26	37H49	2	Screw	NO. 10 X 1/2"
