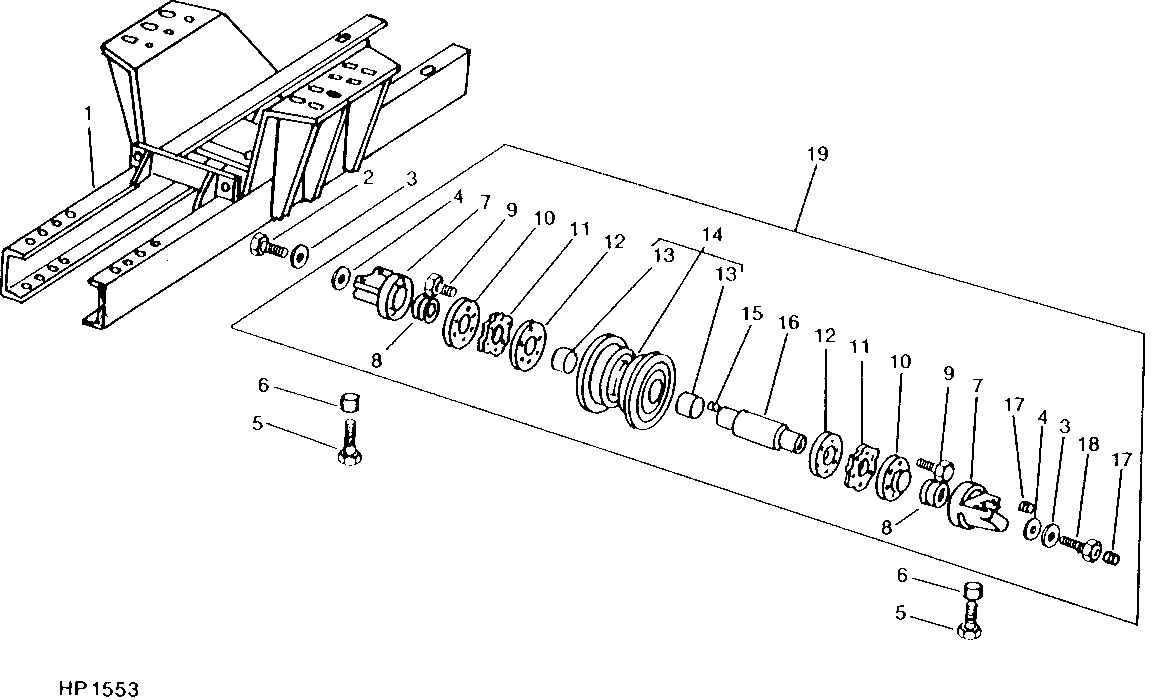

Crawler Frame and Rollers ( - 602075)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH94088	1	Frame	(RH) (5 ROLLER)
1	AH80628	1	Frame	(RH) (4 ROLLER)
1	AH94113	1	Frame	(LH) (6 ROLLER)
1	AH94087	1	Frame	(LH) (5 ROLLER)
1	AH80629	1	Frame	(LH) (4 ROLLER)
1	AH94114	1	Frame	(RH) (6 ROLLER)
2	19H2677	1	Cap Screw	3/4" X 1-3/4", (4 USED, 4 ROLLER; 5 USED, 5 ROLLER; 6 USED, 6 ROLLER)
2	12H236	1	Lock Washer	3/4", (4 USED, 4 ROLLER; 5 USED, 5 ROLLER; 6 USED, 6 ROLLER)
3	M3301T	1	Washer	(4 USED, 4 ROLLER; 5 USED, 5 ROLLER; 6 USED, 6 ROLLER), (SUB T21397)
3	R78019	1	Washer	19.837 X 33.325 X 4.166 mm (25/32" X 1-5/16" X 0.164"), (SUB FOR T21397)
4	T16752	1	O-RING	(12 USED, 4 ROLLER; 14 USED, 5 ROLLER; 16 USED, 6 ROLLER)
5	19H2360	1	CAP SCREW	9/16" X 2-3/4", (16 USED, 4 ROLLER; 20 USED, 5 ROLLER; 24 USED, 6 ROLLER)
5	19H2360	1	CAP SCREW	9/16" X 2-3/4", (16 USED, 4 ROLLER; 20 USED, 5 ROLLER; 16 USED, 6 ROLLER)
5	12H317	1	Lock Washer	9/16", (16 USED, 4 ROLLER; 20 USED, 5 ROLLER; 24 USED, 6 ROLLER)
5	12H317	1	Lock Washer	9/16", (16 USED, 4 ROLLER; 20 USED, 5 ROLLER; 16 USED, 6 ROLLER)
6	P47436	1	Bushing	(16 USED, 4 ROLLER; 20 USED, 5 ROLLER; 24 USED, 6 ROLLER)
6	P47436	1	Bushing	(16 USED, 4 ROLLER; 20 USED, 5 ROLLER; 16 USED, 6 ROLLER)
7	T74176	1	Bracket	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER)
7	T38808	1	Bracket	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER), (SUB T74176)
8	AT31122	1	Seal	(12 USED, 4 ROLLER; 14 USED, 5 ROLLER; 16 USED, 6 ROLLER), (SUB AT42553)
8	AT42553	1	SEAL KIT	(12 USED, 4 ROLLER; 14 USED, 5 ROLLER; 16 USED, 6 ROLLER), (SUB AT78941)
8	AT135802	1	SEAL	(12 USED, 4 ROLLER; 14 USED, 5 ROLLER; 16 USED, 6 ROLLER), (SUB FOR AT78941)
9	19H2923	1	Screw	3/8" X 1", (48 USED, 4 ROLLER; 60 USED, 5 ROLLER; 72 USED, 6 ROLLER)
10	T33367	1	RING	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER)
11	T33369	1	PLATE	(SUB T33366)
11	T33366	1	Plate	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER)
12	T38969	1	GASKET	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER)
13	T16881	1	BUSHING	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER)
14	AT32573	1	ROLLER	WITH BUSHINGS, (4 USED, 4 ROLLER; 5 USED, 5 ROLLER; 6 USED, 6 ROLLER)
14	AT71675	1	ROLLER	WITH BUSHINGS, (4 USED, 4 ROLLER; 5 USED, 5 ROLLER; 6 USED, 6 ROLLER)
15	T13381	7	DOWEL PIN	-
16	T40827	1	Shaft	(4 USED, 4 ROLLER; 5 USED, 5 ROLLER; 6 USED, 6 ROLLER)
17	P45808	1	Pipe Plug	(8 USED, 4 ROLLER; 10 USED, 5 ROLLER; 12 USED, 6 ROLLER)
18	T16845	1	Bolt	(SUB T77122), (6 USED, 4 ROLLER; 7 USED, 5 ROLLER; 8 USED, 6 ROLLER)
18	T77122	1	Cap Screw	(6 USED, 4 ROLLER; 7 USED, 5 ROLLER; 8 USED, 6 ROLLER)
19	AT32572	1	Roller	WITH BRACKETS, (SUB AT71674, THIS APPLICATION)
19	AT71674	1	Roller	WITH BRACKETS
