CONDENSER, RECEIVER, AND AIR CONDITIONER LINES (600001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH110916	1	HOSE	SUCTION
2	H91298	3	Clip	-
3	H100879	1	Clamp	-
4	R33259	1	O-Ring	-
5	AH111156	1	Line	SUCTION
6	19H1948	1	Cap Screw	1/4" X 3/4"
6	N10217	1	Lock Nut	-
7	T27550	1	Clip	-
8	R60172	1	Nut	-
9	R60170	1	Valve	-
10	AH112231	1	HOSE	PRESSURE
11	AH96504	1	HOSE	-
12	H87091	1	Grommet	-
13	R10093	1	O-Ring	-
14	AH87979	1	Support	-
15	AH100082	1	Pivot	LOWER
16	19H1813	1	CAP SCREW	5/16" X 5/8"
16	N10213	2	Lock Nut	7.925 mm (5/16")
17	H65108	5	Screw	SELF-TAPPING
18	AH87961	1	Pivot	-
19	AH87966	1	VAPOR CONDENSER	-
20	AH87960	1	Pivot	UPPER
21	24H1136	2	Washer	11/32" X 11/16" X 0.065"
22	P51212	1	O-Ring	-
23	-	1	Part 25	(CUT FROM H88769)
24	AH111050	1	Hose	-
25	R10093	2	O-Ring	-
26	19H1900	2	Cap Screw	5/16" X 3/4"
26	N10213	2	Lock Nut	7.925 mm (5/16")
27	AH76882	2	Clip	-
28	AR21842	2	Clamp	-
29	AT63170	1	Receiver-Dryer	(SUB AT125596)
29	AT125596	1	RECEIVER-DRYER	-
30	AH111049	1	Line	PRESSURE, ORDER AH155866
30	AH155866	1	Refrigerant Hose	-
31	P51212	1	O-Ring	-
32	R33259	1	O-Ring	-
33	-	1	Part 38	241 MM (9-1/2"), (CUT FROM H88857)
34	AH138733	1	Kit	-

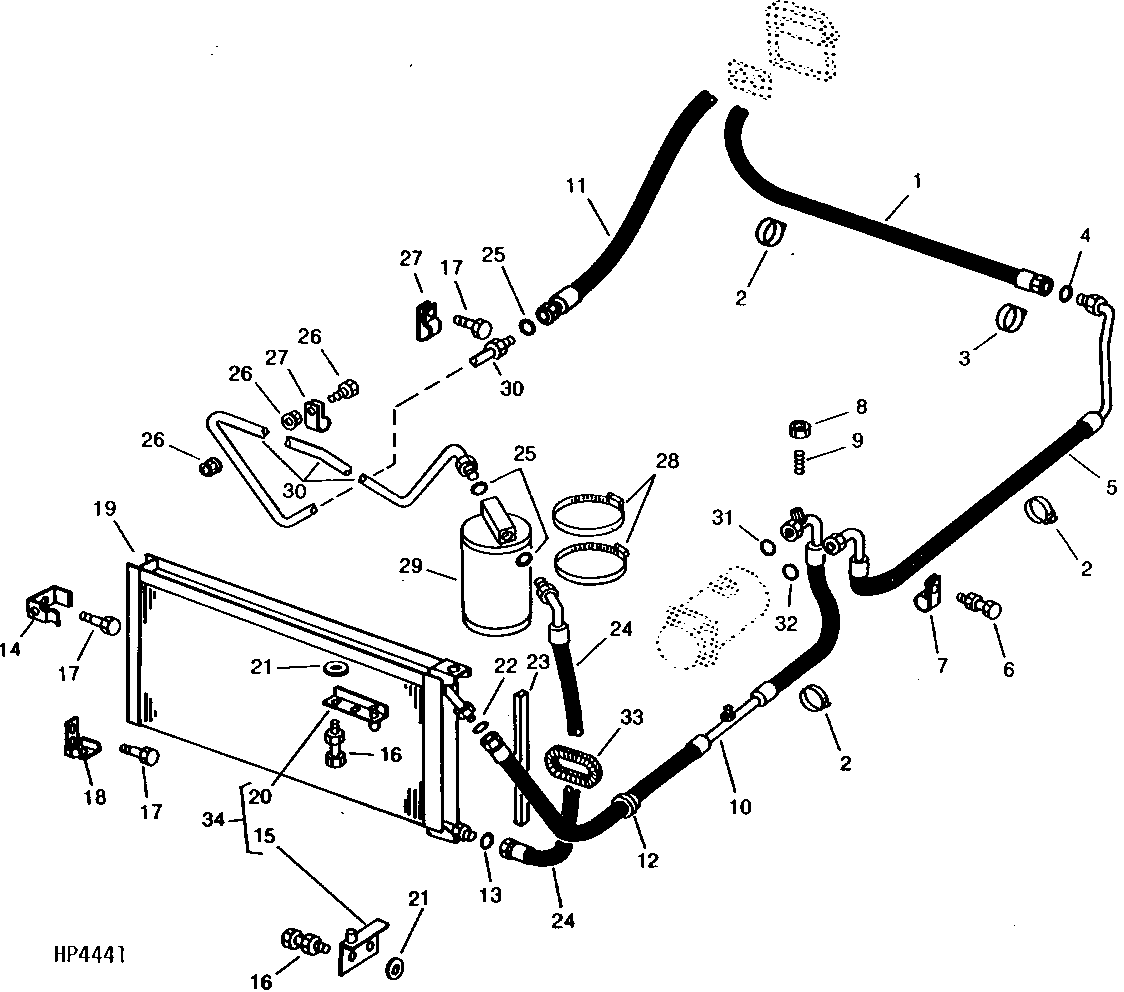

CONDENSER, RECEIVER, AND AIR CONDITIONER LINES (600001 - )
