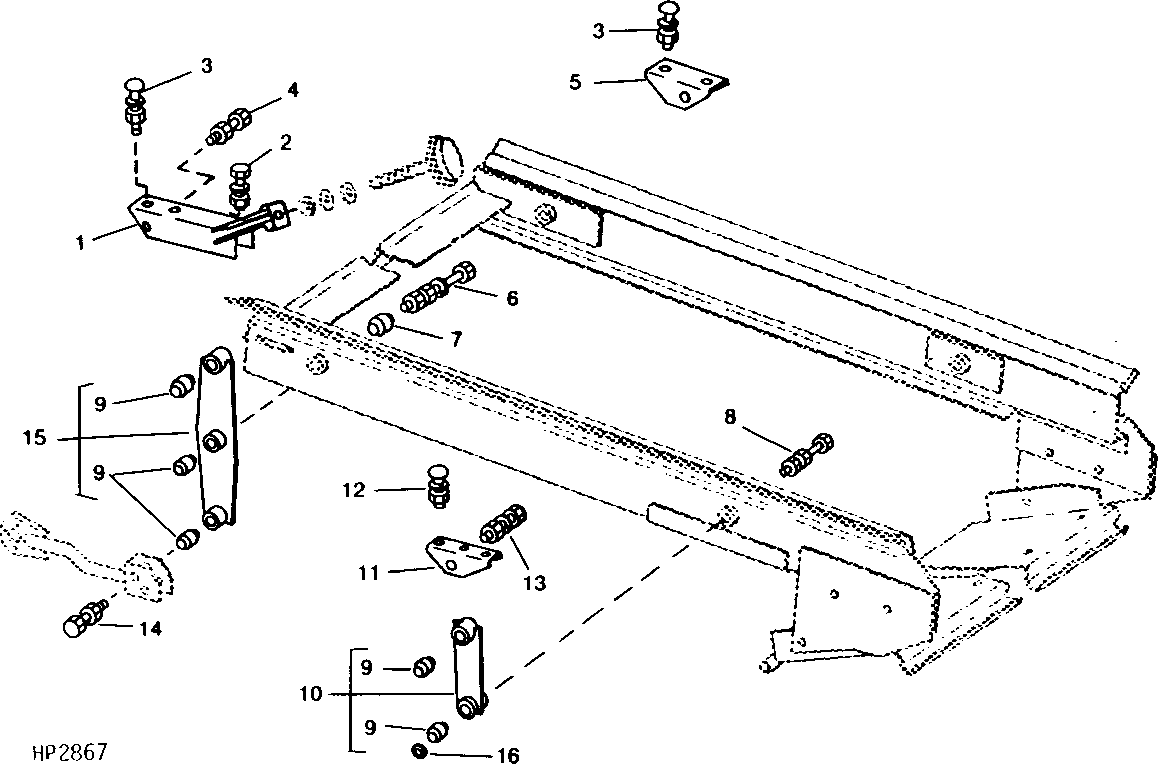

CHAFFER FRAME BRACKETS AND SWINGERS

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH96946	1	Support	LH
2	19H1905	1	Cap Screw	5/16" X 1"
2	14H785	1	Nut	5/16"
2	12H303	1	Lock Washer	5/16"
3	03H1709	5	Bolt	5/16" X 1"
3	12H303	5	Lock Washer	5/16"
3	14H785	5	Nut	5/16"
4	19H1890	2	Cap Screw	5/8" X 2-3/4"
4	12H294	2	Lock Washer	5/8"
4	14H1040	2	Nut	1/2"
5	H98427	1	Support	RH
6	19H3147	2	Screw	5/8" X 4-1/2"
6	14H1039	4	Nut	5/8"
6	E13874	4	Washer	16.700 X 34.900 X 3 mm (0.657" X 1.374" X 0.118")
6	19H3256	2	Cap Screw	5/8" X 6"
6	19H1872	2	Cap Screw	5/8" X 6"
7	H76650	2	Bushing	-
7	H124261	2	Spacer	-
8	14H760	4	Nut	5/8"
8	14H821	4	Nut	5/8"
8	19H3144	2	Screw	5/8" X 3-1/2"
8	19H3143	2	Screw	5/8" X 4"
9	AH80384	10	Isolator	-
9	AH80384	12	Isolator	-
10	AH75758	2	Arm	REAR
11	H99113	1	Support	LH REAR
11	H99112	1	Support	RH REAR
12	03H1709	4	Bolt	5/16" X 1"
12	12H303	4	Lock Washer	5/16"
12	14H785	4	Nut	5/16"
13	19H1890	2	Cap Screw	5/8" X 2-3/4"
13	14H1039	2	Nut	5/8"
13	12H294	2	Lock Washer	5/8"
14	19H1847	2	Cap Screw	5/8" X 2-1/2"
14	12H247	2	Lock Washer	5/8"
14	14H821	2	Nut	5/8"
15	AH78541	1	Arm	LH FRONT
15	AH120641	1	Arm	LH FRONT
15	AH78540	1	Arm	RH FRONT
15	AH120640	1	Arm	RH FRONT
16	R28695	2	WASHER	-
