Открытый узел

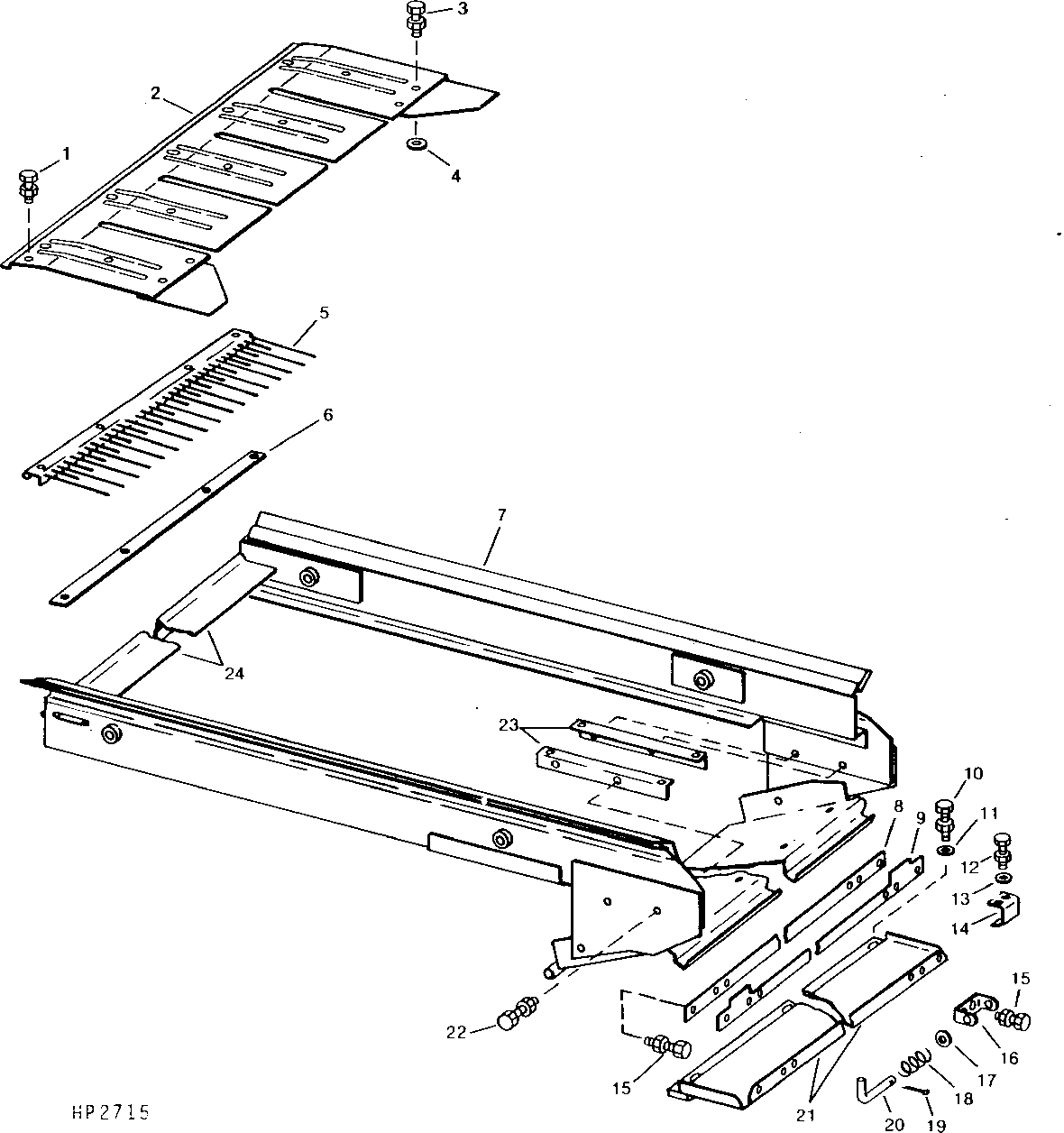

CHAFFER FRAME AND COVER

CHAFFER FRAME AND COVER

CHAFFER FRAME AND COVER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CHAFFER FRAME AND COVER

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	12H247	6	Lock Washer	5/8"
1	19H2127	6	Cap Screw	5/16" X 7/8"
1	N10213	6	Lock Nut	-
1	14H785	6	Nut	5/16"
2	AH81270	1	Cover	-
2	AH126341	1	Cover	(USE WITH AH126338)
3	21H1347	12	Screw	5/16" X 5/8"
3	21H1347	10	Screw	5/16" X 5/8"
3	N10213	12	Lock Nut	-
3	N10213	10	Lock Nut	-
4	24H1224	12	Washer	11/32" X 1" X 1/16"
4	24H1224	4	Washer	11/32" X 1" X 1/16"
4	24H1297	6	Washer	11/32" X 2" X 0.065"
5	AH80491	2	Finger	(SUB AH126338)
5	AH126338	2	Finger	-
6	H121837	1	Strip	-
7	H76534	2	Seal	(SUB H117605)
7	H117605	2	Pad	-
8	H99076	1	Strip	(SUB H122251)
8	H122251	1	Strip	-
9	H99074	1	Seal	(SUB H122253)
9	H122253	1	Seal	-
10	19H1919	11	Cap Screw	1/4" X 5/8"
10	12H302	11	Lock Washer	1/4"
10	37H51	11	Screw	1/4" X 1/2"
11	24H1287	11	Washer	9/32" X 5/8" X 0.065"
12	24H1136	2	Washer	11/32" X 11/16" X 0.065", (WITH HARVESTRAK-ADJ)
12	24H1136	6	Washer	11/32" X 11/16" X 0.065", (LESS HARVESTRAK-ADJ)
12	14H785	6	Nut	5/16"
12	12H303	6	Lock Washer	5/16"
12	19H1901	6	Cap Screw	5/16" X 2", (LESS HARVESTRAK-ADJ; WITH HARVESTRAK-NON ADJ )
12	19H1913	6	Cap Screw	5/16" X 2-1/4", (WITH HARVESTRAK-ADJ)
12	19H1875	1	Cap Screw	5/16" X 1-3/4"
12	19H1875	4	Cap Screw	5/16" X 1-3/4", (LESS HARVESTRAK, NON-ADJ)
13	24H1292	2	Washer	11/32" X 3/4" X 0.120", (USE WITH H130177)
14	H86868	2	Latch	-
15	19H2036	12	Cap Screw	1/4" X 7/8"
15	12H302	12	Lock Washer	1/4"
15	14H786	12	Nut	1/4"
15	N10217	12	Lock Nut	-
16	P39723	2	Bracket	-
17	24H1305	2	Washer	13/32" X 13/16" X 0.065"
18	HZ5621H	2	Spring	-
19	11H211	2	COTTER PIN	1/8" X 3/4"
20	P39705	2	Pin	-
21	AH97760	1	Door	(SUB AH118734)
21	AH118734	1	Hinge	-
22	19H1731	6	Cap Screw	3/8" X 1"
22	12H304	6	Lock Washer	3/8"
22	14H812	6	NUT	3/8"
22	19H2676	6	Cap Screw	3/8" X 1"
22	12H304	6	Lock Washer	3/8"
22	14H1076	6	Nut	3/8"
22	H95174	6	Lock Nut	9.525 mm (3/8")
23	H99004	2	Angle	-
23	H122291	1	Channel	RH, (SUB H135950)
23	H135950	1	Channel	RH
23	H122292	1	Channel	LH, (SUB H135951)
23	H135951	1	Channel	LH
24	AH97751	1	Frame	-
24	AH115199	1	Frame	-
