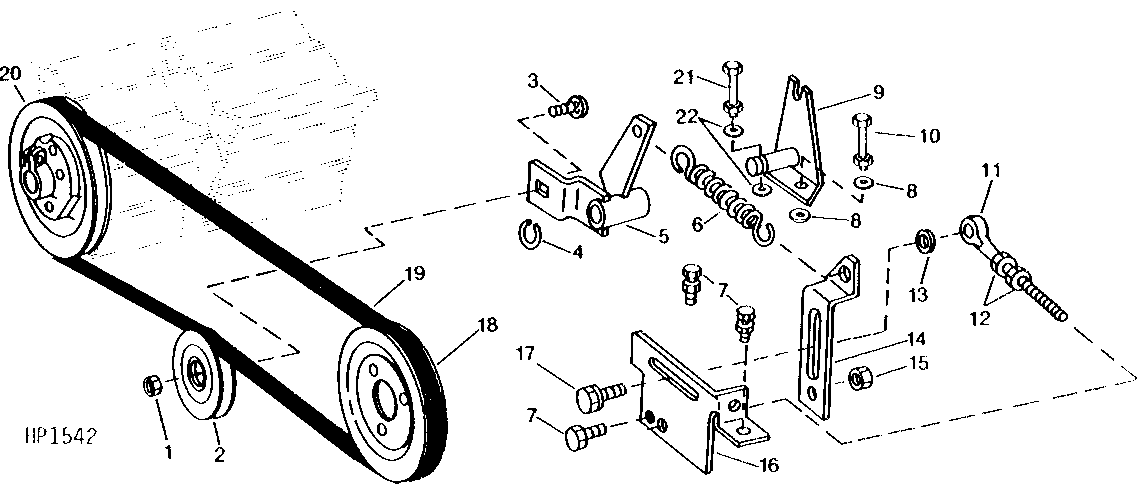

Beater Drive for Grain and Rice, 150% Beater Speed ( - 556300)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	K40014	1	Lock Nut	-
1	H79449	1	Lock Nut	-
2	AH93171	1	Idler	140 MM (5-3/4") DIA.
3	03H1731	1	Bolt	1/2" X 1-1/2"
4	U17408	1	Ring	-
5	AH101397	1	Arm	-
6	H100681	1	Spring	-
7	19H1731	3	Cap Screw	3/8" X 1"
7	12H304	2	Lock Washer	3/8"
7	14H812	2	NUT	3/8"
8	24H1682	1	Washer	13/32" X 7/8" X 0.120"
8	24H1136	2	Washer	11/32" X 11/16" X 0.065"
9	AH101424	1	Bracket	-
10	14H785	1	Nut	5/16"
10	12H303	1	Lock Washer	5/16"
10	19H1849	1	Cap Screw	5/16" X 1-1/4"
10	14H812	1	NUT	3/8"
10	12H304	1	Lock Washer	3/8"
10	12H304	2	Lock Washer	3/8"
10	19H1732	1	Cap Screw	3/8" X 1-1/4"
10	19H1732	2	Cap Screw	3/8" X 1-1/4"
10	14H812	2	NUT	3/8"
11	H96410	1	Eyebolt	-
12	14H812	2	NUT	3/8"
13	24H1308	1	Washer	13/32" X 1" X 0.134"
14	H96411	1	Arm	-
15	H95174	1	Lock Nut	-
16	H103646	1	Bracket	-
17	N15234	1	Bolt	-
18	AH101245	1	Pulley	318 MM (12-1/2") DIA.
19	H101469	1	V-Belt	-
20	AH101244	1	Pulley	216 MM (8-1/2") DIA.
21	19H1849	1	Cap Screw	5/16" X 1-1/4"
21	12H303	1	Lock Washer	5/16"
21	14H785	1	Nut	5/16"
22	24H1136	2	Washer	11/32" X 11/16" X 0.065"

Beater Drive for Grain and Rice, 150% Beater Speed ( - 556300)
