Air Intake Tubes, (6466TH-01 and 6466TH-02)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AU12450	2	Hose Clamp	-
1	AH103182	2	Hose Clamp	-
1	C16054	3	Clamp	-
2	R45000	1	Hose	-
3	AH99723	1	Tube	-
4	H88782	1	Hose	-
5	C16054	1	Clamp	-
5	AU12450	1	Hose Clamp	-
5	AH103182	1	Hose Clamp	-
6	H76139	3	Screw	SELF-TAPPING
7	15H638	1	Pipe Plug	1/8"
8	AH99707	1	Tube	-
9	AR21842	1	Clamp	-
9	AH103182	1	Hose Clamp	-
10	H84706	1	Hose	-
11	AR21999	1	Hose Clamp	(SUB AR85328, THIS APPLICATION)
11	AR85328	1	Clamp	-
12	M19356	1	Hose Clamp	-
12	AR21839	3	Clamp	-
13	H101869	1	Hose	CRANKCASE VENT
14	H77698	2	Tie Band	-
15	H101870	1	Sleeve	-
15	H112348	1	Sleeve	(SUB H113759)
15	H113759	1	Tube	-
16	-	1	Part 25	1372 MM (54") LONG, (CUT FROM H94255)
16	-	1	Part 26	1295 MM (51") LONG, (CUT FROM H94255)
17	AL24194	1	SWITCH	(SUB AL32975)
17	AL32975	1	TOUCH SWITCH	VACUUM
18	H100842	1	Electrical Connector Assy	-
19	24H1219	1	Washer	7/16" X 1" X 0.083"

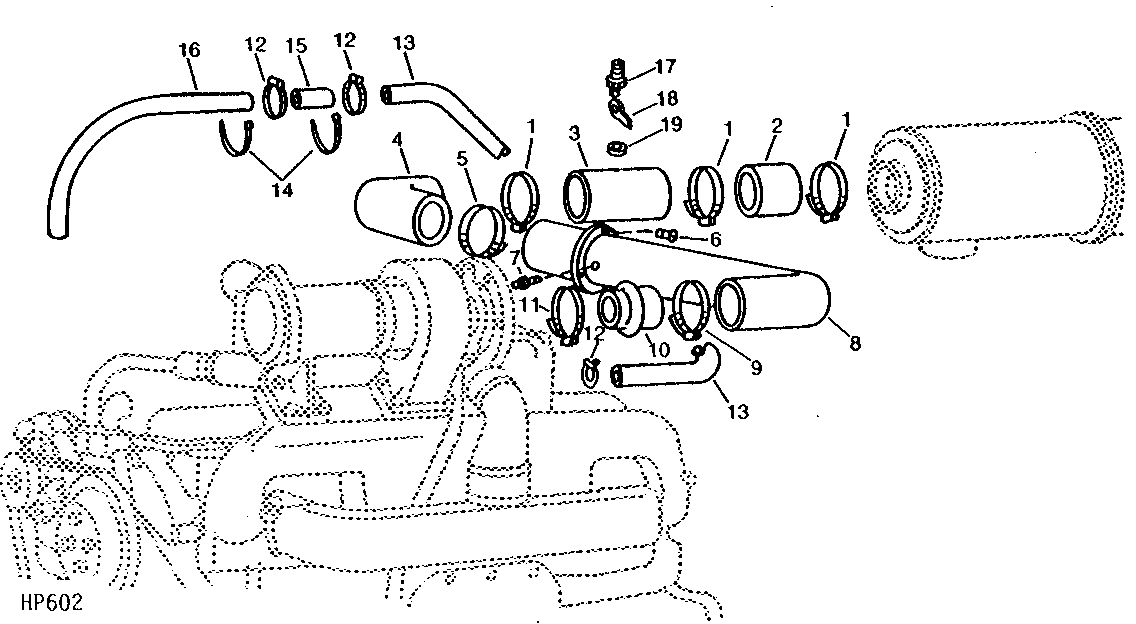

Air Intake Tubes, (6466TH-01 and 6466TH-02)
