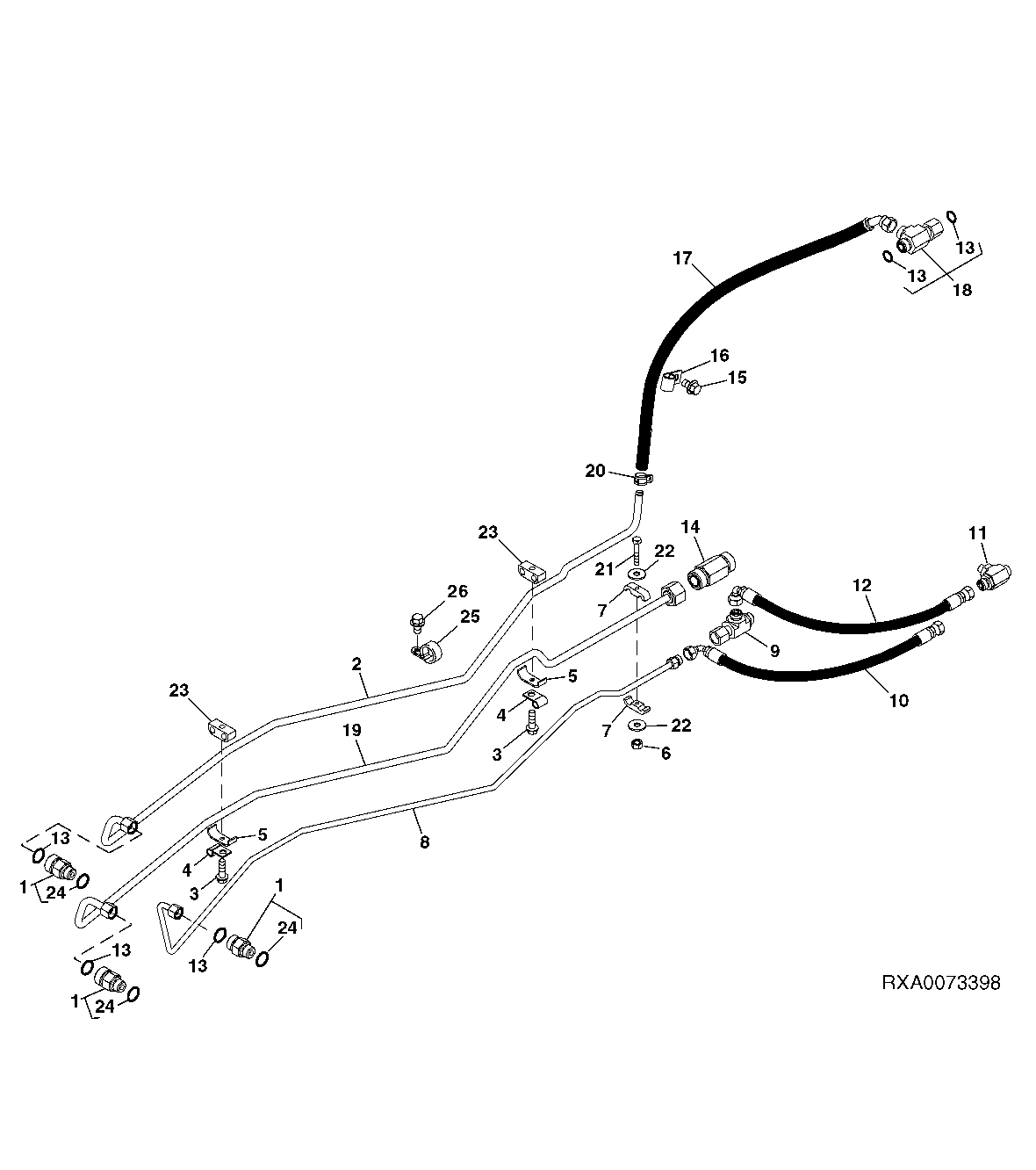

SUPPLY LINES (TRIPLE LINK SUSPENSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	38H5009	2	Adapter Fitting	-
2	RE195541	1	Oil Line	-
3	19M7835	2	Screw	M10 X 35
4	AH76882	2	Clip	-
5	R184060	2	Cover	-
6	14M7272	1	Nut	M6
7	R216044	1	Half Clamp	-
8	RE194630	1	Oil Line	-
9	RE208005	1	Intake Valve	Shuttle Check Valve
10	RE210434	1	Hydraulic Hose	-
11	RE208004	1	Valve	-
12	RE210434	1	Hydraulic Hose	-
13	T77857	4	O-Ring	-
14	RE212123	1	Union Fitting	-
15	19M7787	1	Screw	M12 X 20
16	T28949	1	Clamp	-
17	RE223149	1	Hydraulic Hose	(W/ INFINITELY VARIABLE TRANSMISSION)
17	RE224543	1	Hydraulic Hose	(W/ PowrQuad™ Transmission)
18	38H5069	1	Tee Fitting	-
19	RE194629	1	Oil Line	-
20	R184863	1	Hose Clamp	-
21	19M6755	1	Cap Screw	M6 X 35
22	24M7139	2	Washer	6.400 X 18 X 1.600 mm
23	R184066	2	Clamp	-
24	51M7041	2	O-Ring	11.300 X 2.200 mm
25	N191985	1	Clip	-
26	19M7865	1	Screw	M8 X 16

SUPPLY LINES (TRIPLE LINK SUSPENSION)
