Открытый узел

Mid-Stack W/O TLS™

Mid-Stack W/O TLS™

Mid-Stack W/O TLS™

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

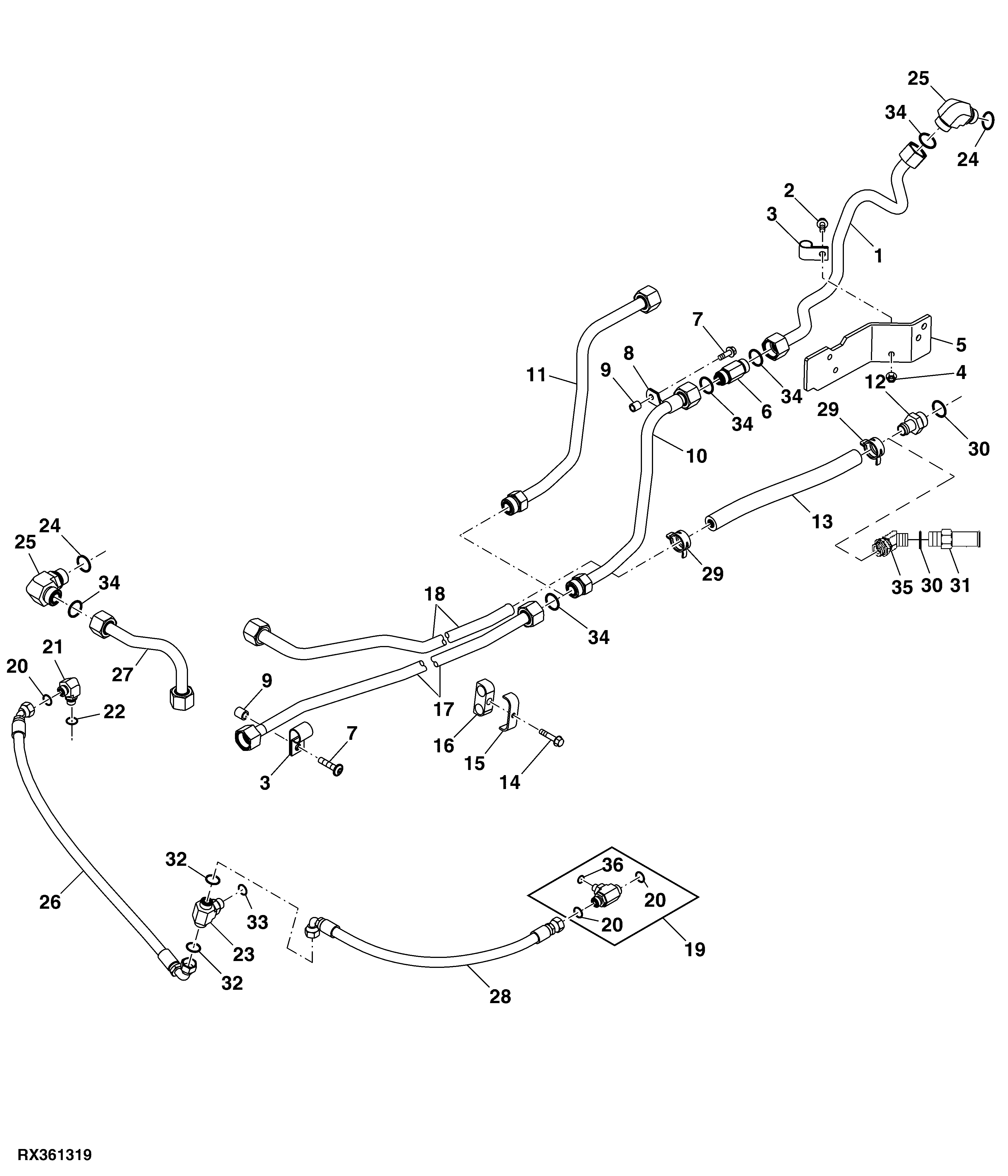

Mid-Stack W/O TLS™

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE219637	1	Line	-
2	19M7866	3	Screw	M8 X 20
3	T24959	2	Clamp	-
4	14M7298	1	Flange Nut	M8
5	R260190	1	Bracket	SUB FOR R201905
6	RE212123	1	Union Fitting	INCLUDES (2) T77858
7	19M7868	2	Screw	M8 X 30
8	R192716	1	Clamp	-
9	28H3376	2	Spacer	0.364" X 0.540" X 9/16"
10	RE210437	1	Line	IVT™ INCLUDES T77858
11	RE210441	1	Line	PQT INCLUDES T77858
12	R53540	1	Hose Fitting	PQT USE WITH TY22563
13	-	1	Part 13	PQT CTL 307 mm, MF TY22563
13	R259844	1	Hydraulic Hose	IVT™
14	19M7798	3	Screw	M8 X 40
15	R184062	2	Clamp	-
16	R184068	2	Clamp	-
17	RE208214	1	Oil Line	-
18	RE208212	1	Oil Line	-
19	RE208004	1	Valve	-
20	T77613	3	O-Ring	-
21	38H5016	1	Elbow Fitting	-
22	51M7041	1	O-Ring	11.300 X 2.200 mm
23	38H5111	1	Tee Fitting	-
24	51M7047	2	O-Ring	23.600 X 2.900 mm
25	38H5019	2	Elbow Fitting	INCLUDES 51M7047
26	RE215511	1	Hydraulic Hose	-
27	RE208215	1	Oil Line	-
28	MT3999	1	Hydraulic Hose	-
29	H156922	2	Hose Clamp	-
30	F3171R	1	O-Ring	-
31	R39503	1	Fitting	IVT™ USE WITH RE259333
32	T77857	2	O-Ring	-
33	51M7043	1	O-Ring	15.300 X 2.200 mm
34	T77858	5	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
35	RE259333	1	Elbow Fitting	IVT™ USE WITH R259844
36	51M7040	1	O-Ring	9.300 X 2.200 mm
