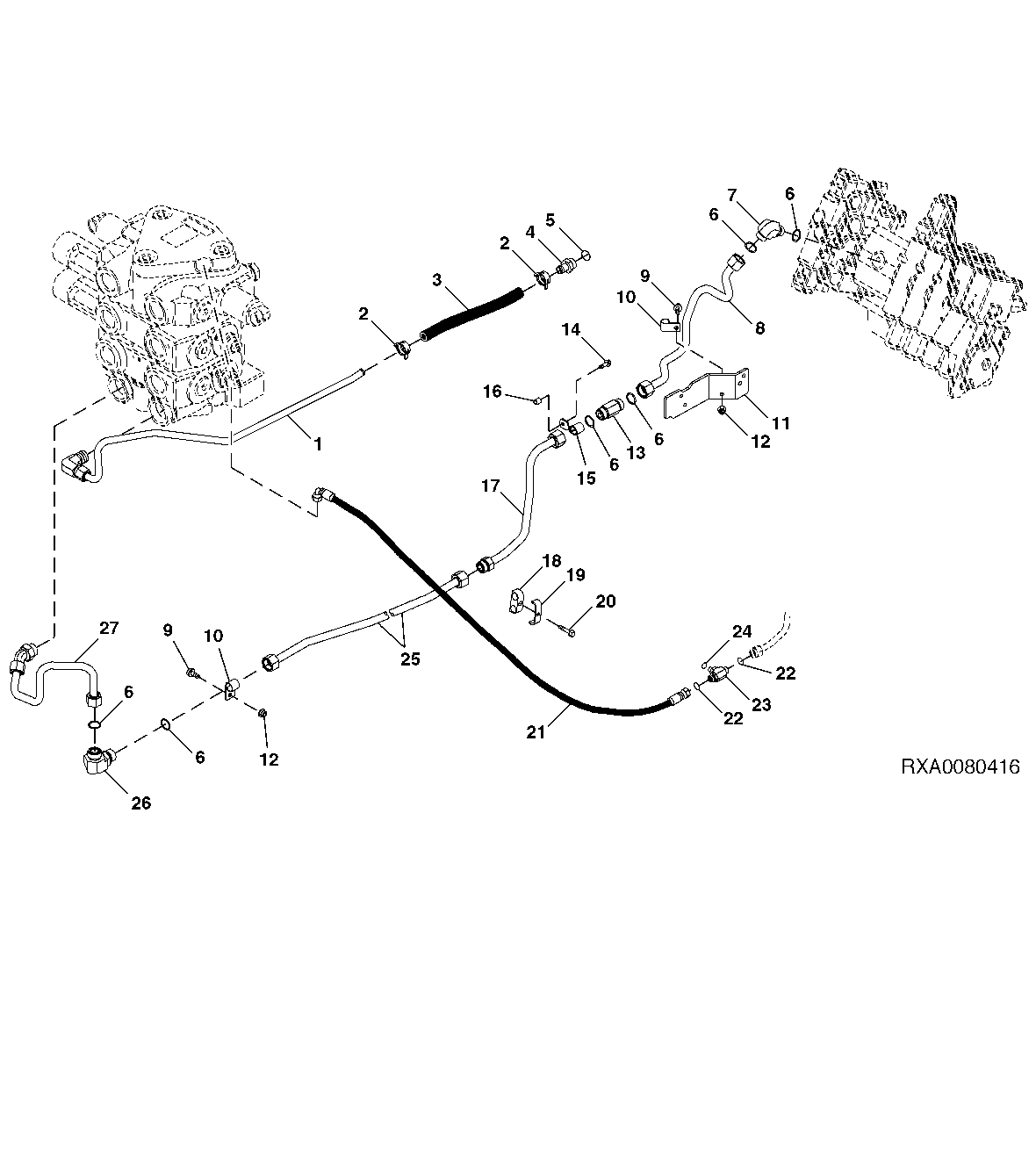

MECHANICAL STACK LINES, LOADER WITHOUT TLS

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE230414	1	Line	-
2	H156922	2	Hose Clamp	-
3	-	1	Part 3	(307 MM), (CUT FROM TY22563)
4	R53540	1	Hose Fitting	-
5	F3171R	1	O-Ring	-
6	T77858	6	O-Ring	-
7	38H5019	1	Elbow Fitting	-
8	RE219637	1	Line	-
9	19M7866	2	Screw	M8 X 20
10	T24959	2	Clamp	-
11	R201905	1	Bracket	(SUB R260190)
12	14M7298	1	Flange Nut	M8
13	RE212123	1	Union Fitting	-
14	19M7867	1	Screw	M8 X 25
15	R192716	1	Clamp	-
16	28H3376	2	Spacer	0.364" X 0.540" X 9/16"
17	RE210441	1	Line	-
18	R184068	2	Clamp	-
19	R184062	2	Clamp	-
20	19M7798	2	Screw	M8 X 40
21	RE230487	1	Hose	-
22	T77613	2	O-Ring	-
23	RE208004	1	Valve	-
24	51M7040	1	O-Ring	9.300 X 2.200 mm
25	RE208214	1	Oil Line	-
26	38H5225	1	Elbow Fitting	-
27	RE230415	1	Line	-

MECHANICAL STACK LINES, LOADER WITHOUT TLS

Нет текстового описания
