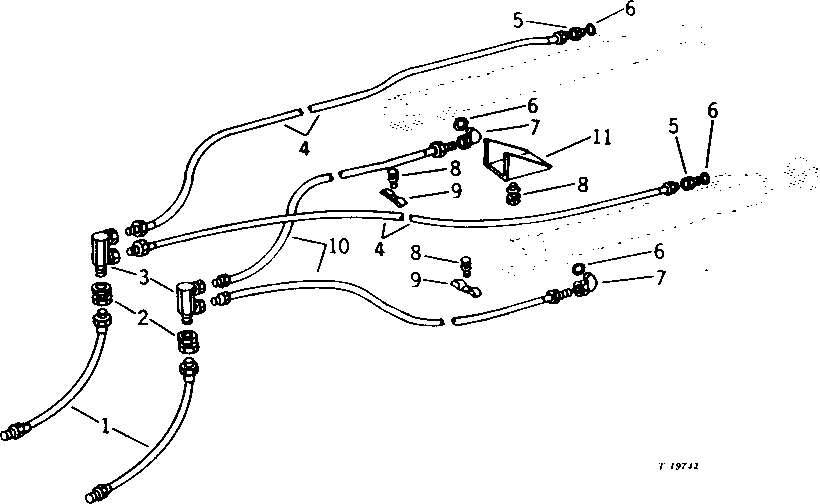

OIL LINES AND FITTINGS-BOOM TUBES TO CYLINDERS [A09]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	2	Part 1	(JD450 CRAWLER) ( AU40426 USE IF AVAILABLE)
1	-	2	Part 2	1/2" X 775 MM (30-1/2") X1/2", (JD450-B CRAWLER) ( AU40426 USE IF AVAILABLE)
2	JD139	2	Adapter Fitting	-
3	U10428	2	FITTING	90°, 1/2" X 3/8"
4	AU11576	2	HYDRAULIC HOSE - FABRICATE	3/8" X 1 829 MM (72") X 3/8"
5	AU11569	2	ADAPTER FITTING	-
6	R26375	2	O-Ring	(SUB FOR U10778)
7	AW10637	2	ELBOW FITTING	45° X 3/8"
7	R26906	2	O-Ring	-
8	19H3065	3	Cap Screw	3/8" X 2"
8	12H304	3	Lock Washer	3/8"
9	U13055	2	CLAMP	-
10	AU11568	2	HYDRAULIC HOSE - FABRICATE	3/8" X 1 321 MM (52") X 3/8"
11	U40252	1	GUARD	-

OIL LINES AND FITTINGS-BOOM TUBES TO CYLINDERS [A09]
