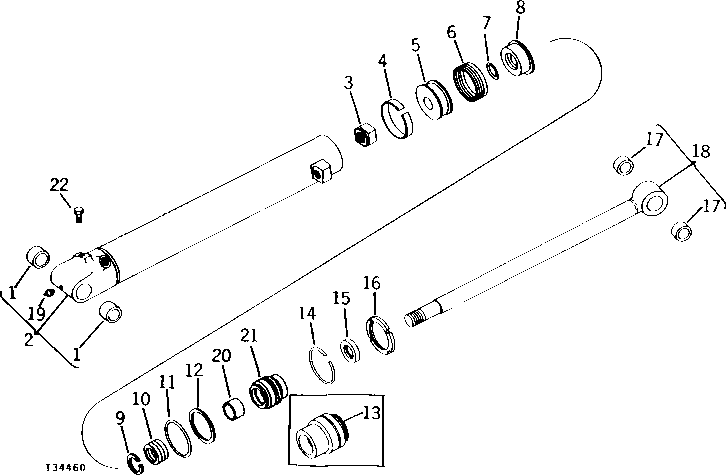

GRAPPLE CYLINDER [A06]

GRAPPLE CYLINDER [A06]

GRAPPLE CYLINDER [A06]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

GRAPPLE CYLINDER [A06]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	U10945	2	BUSHING	-
2	AU40129	1	HYDRAULIC CYLINDER BARREL	-
3	U13572	1	LOCK NUT	-
4	U17217	1	WEAR RING	(A)
5	U17349	1	PISTON	-
6	T38193	1	PACKING	(A) (SUB FOR U12967, THIS APPLICATION) (SUB FOR R72827)
7	A3606R	1	O-RING	(A)
8	U17345	1	PISTON	-
9	U14128	1	SNAP RING	-
10	R76802	1	SEAL	(A) (SUB FOR T36998)
11	U10776	1	O-Ring	(A)
12	R78993	1	BACK-UP RING	(A) (SUB FOR U10777, THIS APPLICATION)
13	U12971	1	GUIDE	(SUB AU41439 AND U41823)
14	U10775	1	SNAP RING	-
15	U11019	1	SEAL	(A)
16	U10769	1	NUT	-
17	U15925	2	BUSHING	-
18	AU13356	1	HYDRAULIC CYLINDER ROD	-
19	JD7797	1	Lubrication Fitting	-
20	U41823	1	WEAR RING	(A)
21	AU41439	1	GUIDE	(SUB FOR U41896)
22	19H2038	1	Cap Screw	3/8" X 1/2"
..	AU40138	2	HYDRAULIC CYLINDER	-
..	AR105407	1	KIT	(SUB FOR AU14262, AU41405, AT36836 AND AR96518)
