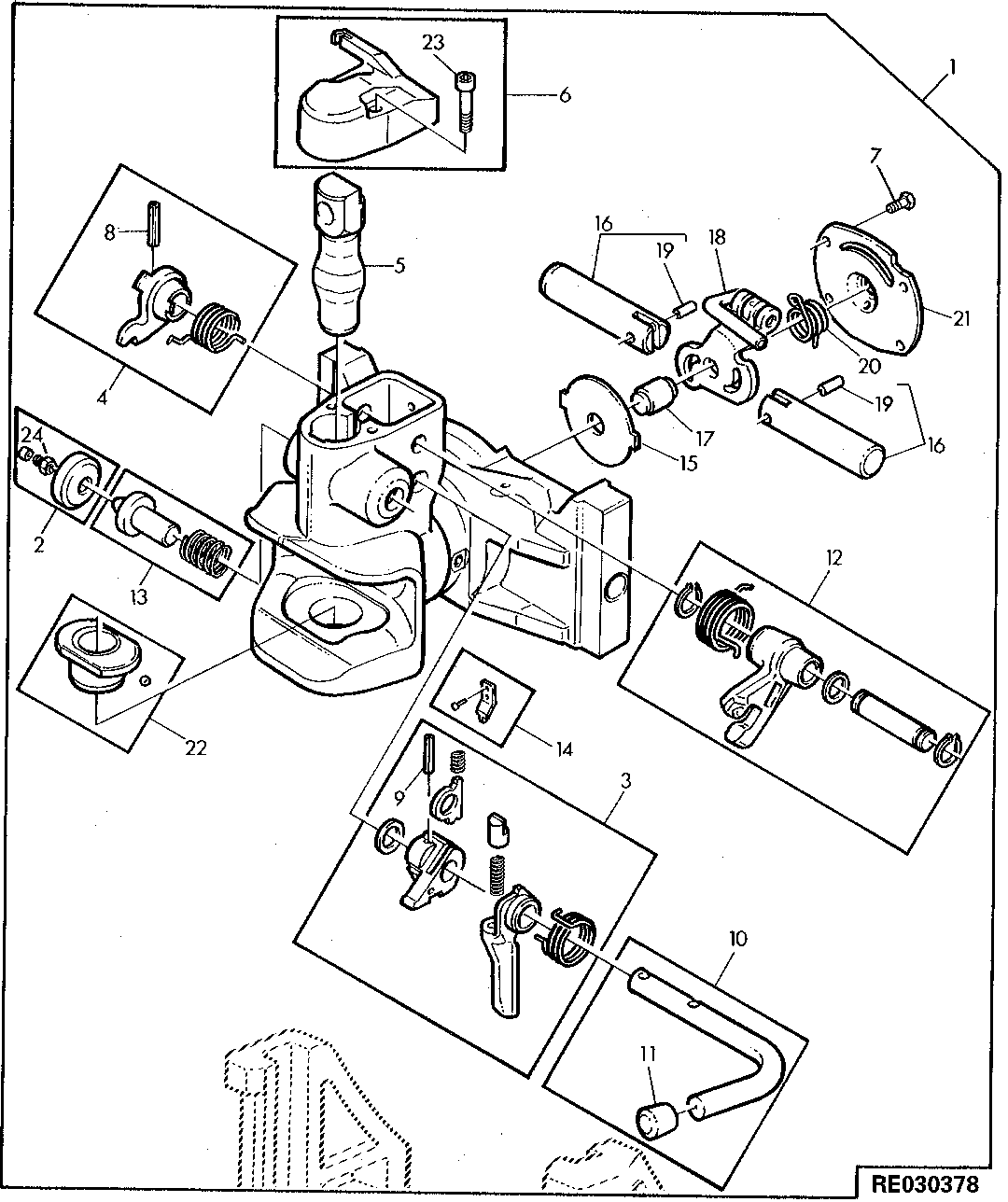

WAGON HITCH COUPLING (EUROPEAN VERSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL116738	1	Hitch	-
2	AL82107	1	Cover	-
3	AL82095	1	Lever	-
4	AL82101	1	Lever	-
5	L115420	1	Pin Fastener	-
6	AL82102	1	Cover	-
7	19M7923	4	Cap Screw	M6 X 12, (HS=10.9)
8	34M7047	1	Spring Pin	8 X 40 mm
9	34M7124	1	Spring Pin	8 X 30 mm
10	AL82092	1	Lever	(INCLUDES SPRING PINS)
11	L38296	1	Knob	-
12	AL118059	1	Cam	-
13	AL118060	1	Pin Fastener	-
14	AL82103	1	Retainer	-
15	L59336	1	Washer	-
16	AL118001	2	Pin Fastener	-
17	L59343	1	Pin Fastener	-
18	AL118000	1	Plate	-
19	44M7070	2	Dowel Pin	-
20	L59342	1	Torsion Spring	-
21	L59345	1	Cover	-
22	L115419	1	Bushing	-
23	19M8123	2	Screw	M8 X 45, (HS=12.9)
24	58M5574	1	Lubrication Fitting	-

WAGON HITCH COUPLING (EUROPEAN VERSION)
