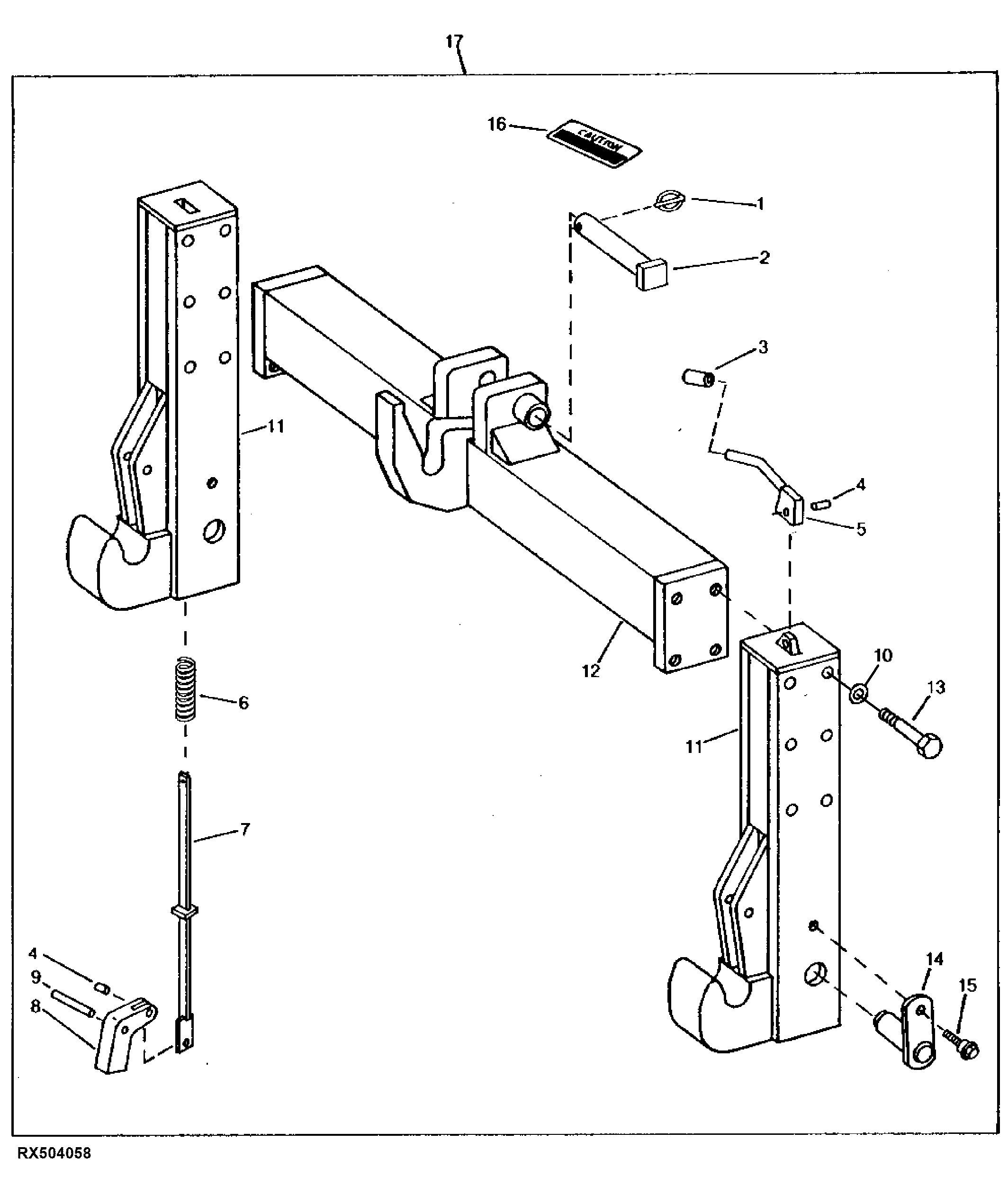

Implement Quick Coupler (Category IIIN/II)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR62151	1	Quick Lock Pin	-
2	R125450	1	Pin	-
3	W27358	2	Grip	USE WITH PT9281
3	LVU12901	2	Grip	USE WITH RE588473
4	34H329	4	Spring Pin	5/16" X 1-1/4", USE WITH RE63208 OR PT9281
4	34M7224	4	Spring Pin	8 X 26 mm, USE WITH RE587007 OR RE588473
5	RE588473	2	Handle	SUB FOR PT9281
6	PT9284	2	Spring	-
7	RE37197	2	Bar	USE WITH RE63208
7	RE588562	2	Bar	USE WITH RE587007
8	R98478	2	Latch	ORDER RE60742, USE WITH RE63208
8	R564062	2	Latch	USE WITH RE587007
9	N137598	2	Spring Pin	-
10	24M7241	8	Washer	17 X 34 X 4 mm, USE WITH RE587001
11	RE63208	2	Arm	ORDER RE60742; USE WITH RE60744
11	RE587007	2	Arm	USE WITH RE587001
12	RE60744	1	Support	ORDER RE60742
12	RE587001	1	Support	-
13	19H2726	8	Cap Screw	5/8" X 4", USE WITH RE60744
13	19M8020	8	Cap Screw	M16 X 100, USE WITH RE587001
14	AR89303	2	Pin	-
15	AR78289	2	Cap Screw	-
16	R122428	1	Label	(ENGLISH)
16	R120104	1	Label	(ESPANOL)
16	R120105	1	Label	(FRANCAIS)
17	RE60742	1	Quick Coupler Kit	(FI)

Implement Quick Coupler (Category IIIN/II)

Нет текстового описания
