Открытый узел

Urea Tank Piping

Urea Tank Piping

Urea Tank Piping

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

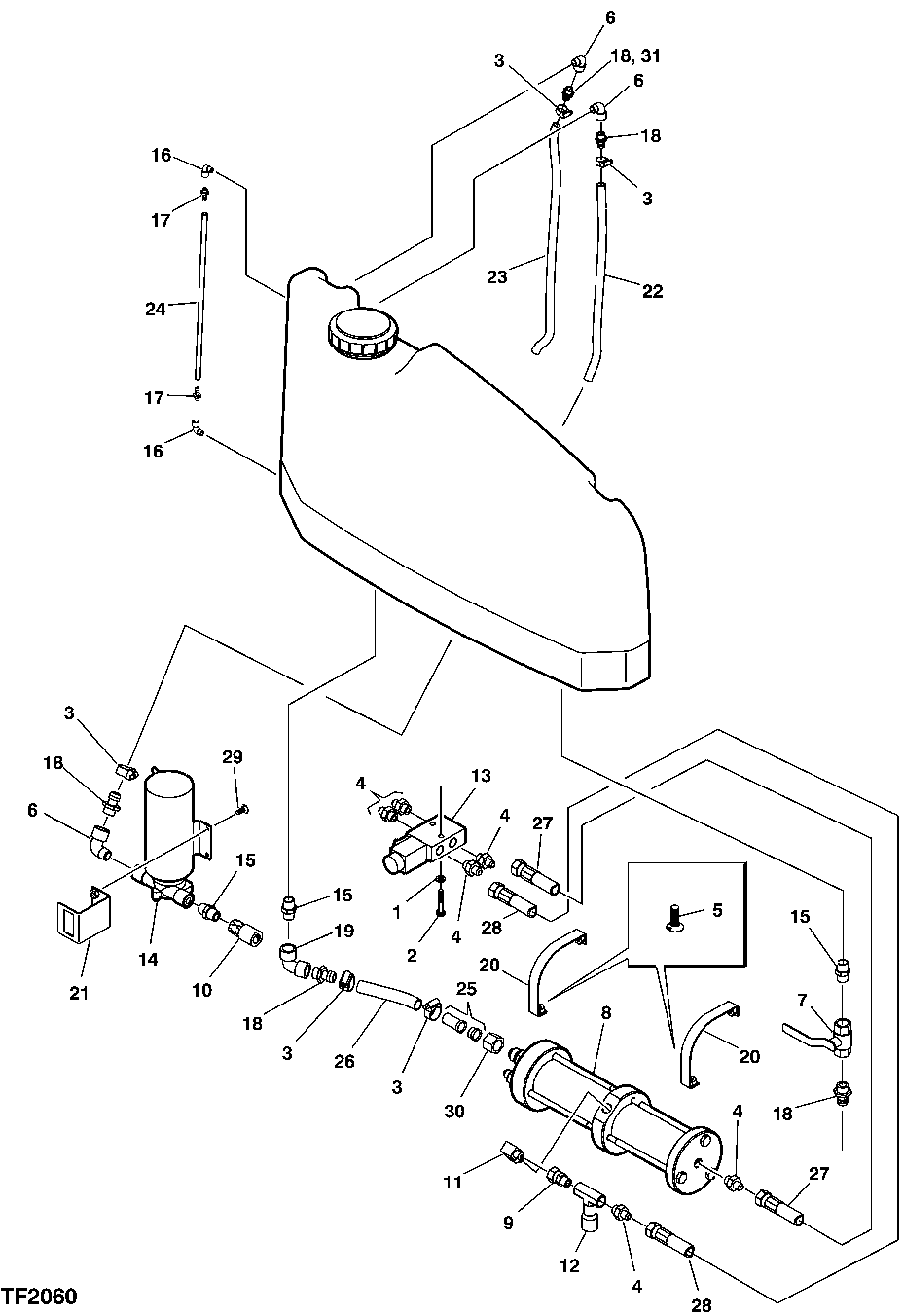

Urea Tank Piping

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24M7509	2	Washer	8.400 X 16 X 1.600 mm
2	19M9686	2	Cap Screw	M8 X 40
3	F003668	5	Hose Clamp	-
4	F005055	6	NIPPLE	-
5	21M7558	4	SCREW	M8 X 20
6	F011042	3	Elbow Fitting	-
7	F013827	1	Thermostatic Control Valve	-
8	F022914	1	PUMP	Components on Separate Page
9	F023030	1	CONNECTION	-
10	F023566	1	Coupling	-
11	F024402	1	Elbow Fitting	-
12	F024403	1	THROTTLE VALVE	-
13	F069925	1	Valve Stack	(Sub for F041885)
13	F069927	1	Seal Kit	ORDER F698482
13	F698482	1	Seal Kit	-
14	F635177	1	Water Pump	(Sub for F059897), Components on Separate Page (Incl.F634670, F059897)
15	F059900	3	Fitting	-
16	F059901	2	Elbow Fitting	-
17	F059902	2	Hose Fitting	-
18	F059903	4	Hose Fitting	-
18	F059903	5	Hose Fitting	-
19	F060314	1	FITTING	-
20	F615974	2	BRACKET	-
21	F616043	1	BRACKET	-
22	F616045	1	HOSE	-
22	F632780	1	Hose	-
23	F632752	1	Hose	-
23	F630496	1	HOSE	-
24	F616047	1	Hose	-
25	F616112	1	PIPE	-
26	F616160	1	HOSE	-
27	F046499	1	HOSE-ASSY	Fabricate
28	F048983	1	Hydraulic Hose	Fabricate
29	19M9435	4	Screw	M6 X 16
30	F010099	1	Nut	-
31	F066700	1	Hose Fitting	-
