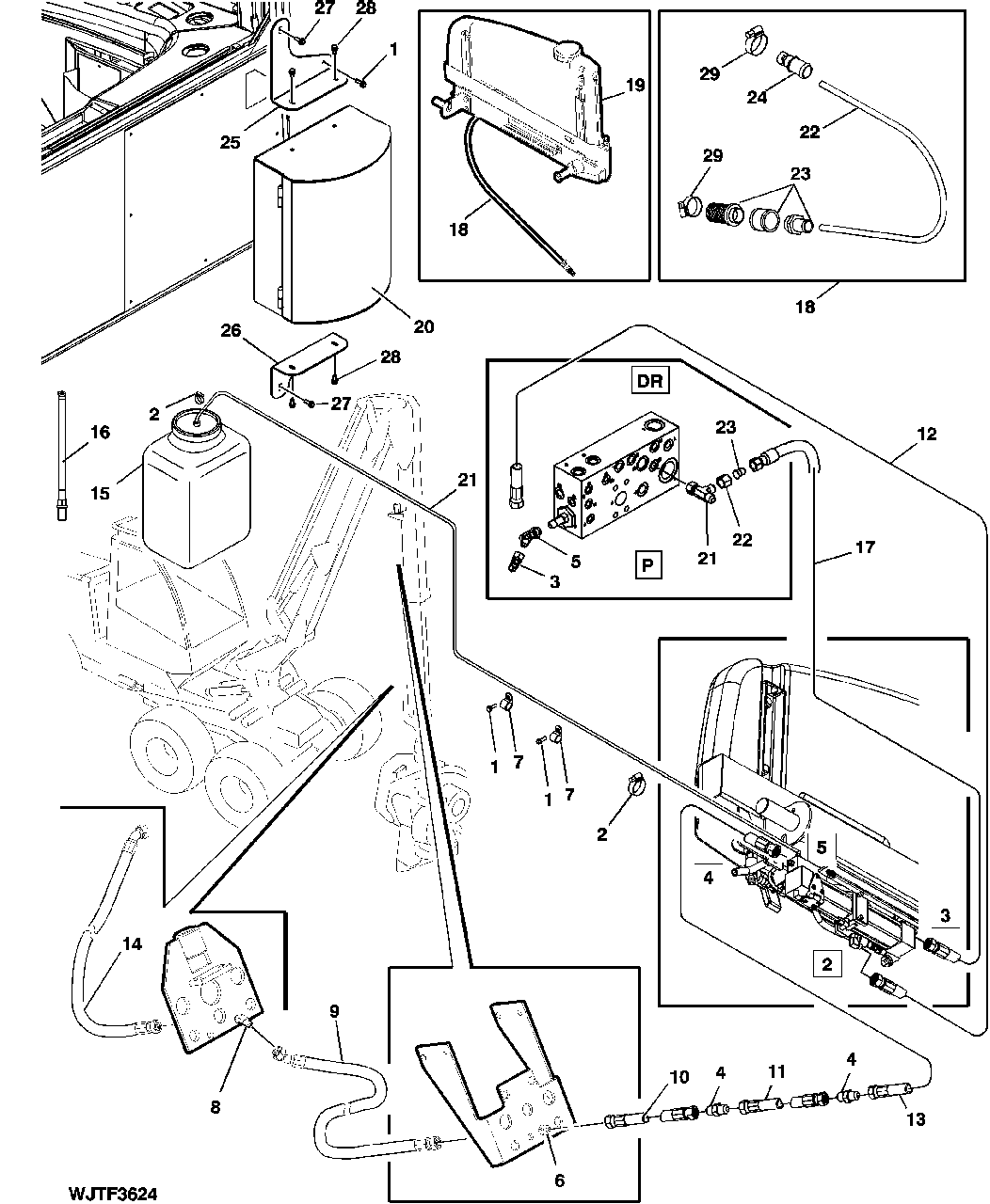

Urea System, Droppen Stump Treatment Hoses (Optional)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	37M7420	5	SCREW	-
2	F003667	2	HOSE CLAMP	-
3	F022417	2	Elbow Fitting	-
4	F023014	2	Fitting	-
5	F023535	2	Tee Fitting	-
6	F024601	1	Fitting	-
7	F027026	3	Hose Clamp	-
8	F050224	1	Fitting	-
9	F051503	1	HOSE-ASSY	7,6 m Fabricate
9	F051500	1	HOSE-ASSY	8,9 m Fabricate
10	F065079	1	Hydraulic Hose	7,6 m Fabricate
10	F051479	1	Hydraulic Hose	8,9 m
11	F055753	1	HYDRAULIC HOSE	Fabricate
12	F062817	1	Hydraulic Hose	-
13	F070872	1	Hydraulic Hose	Fabricate
14	F069917	1	Hydraulic Hose	Fabricate
15	F070749	1	Tank	-
16	F070750	1	Filter Kit	-
17	F070821	1	Hydraulic Hose	Fabricate
18	F616190	1	Hose	-
19	F640915	1	Stump Treatment Unit	Components on Separate Page
20	F641579	1	Housing	-
21	F005073	1	Tee Fitting	-
22	F010079	1	COUPLING NUT	-
23	F025424	1	Fitting	-
24	F070822	3	Hydraulic Hose	-
25	F644054	1	Bracket	-
26	F644055	1	Bracket	-
27	19M9444	2	Screw	M6 X 20
28	19M9566	4	Screw	M6 X 12
29	F015368	2	HOSE CLAMP	-

Urea System, Droppen Stump Treatment Hoses (Optional)
