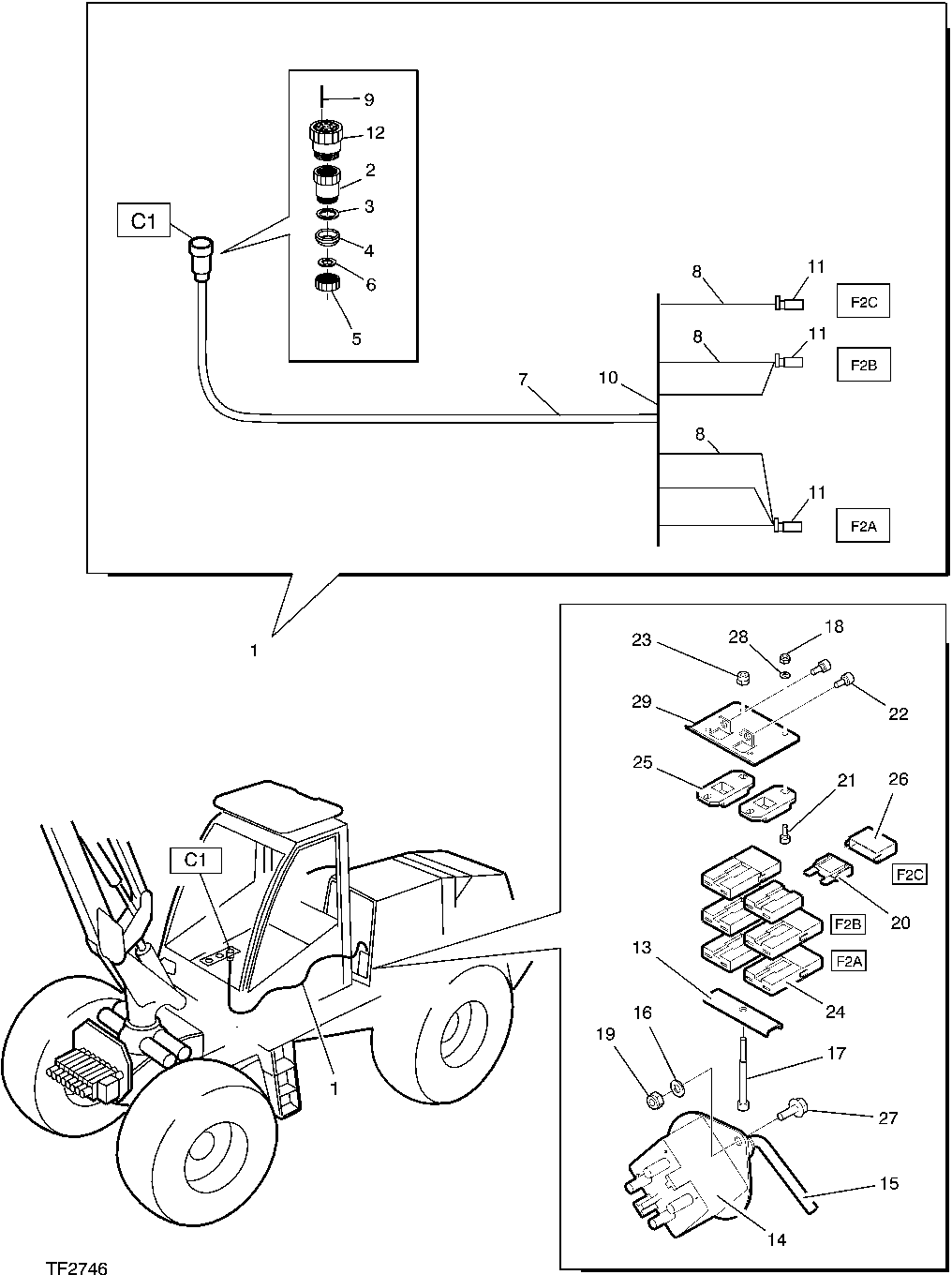

Main Switch and Fuses Wiring Harness ( - 0154)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F618134	1	Wiring Harness	Incl. Keys 2-12
2	F013784	1	EXTENDER	-
3	F040315	1	WASHER	-
4	F038843	1	SEAL	-
5	F038842	1	NUT	-
6	F041305	1	GASKET	-
7	-	1	Part 7	-
8	-	6	Part 8	-
9	F015022	7	SLEEVE	-
10	-	1	Part 10	-
11	F041327	3	Sleeve	-
12	F015024	1	CONNECTOR HOUSING	-
13	F611488	1	Sheet	-
14	F010909	1	Switch	Incl. Key 15
15	F015012	1	HAND LEVER	-
16	24M7509	2	Washer	8.400 X 16 X 1.600 mm
17	19M9489	1	Screw	M6 X 70
18	F003585	4	LOCK NUT	-
19	F003587	2	LOCK NUT	-
20	F008285	6	FUSE	50 A
21	19M9719	4	Screw	M5 X 12
22	19M9723	2	Screw	M6 X 12
23	F024627	1	NUT	-
24	F041324	6	Fuse Holder	-
25	F041325	2	Bracket	-
26	F041326	6	Cover	-
27	19M9568	2	Screw	M8 X 20
28	F050829	4	Washer	-
29	F611487	1	Bracket	-

Main Switch and Fuses Wiring Harness ( - 0154)
