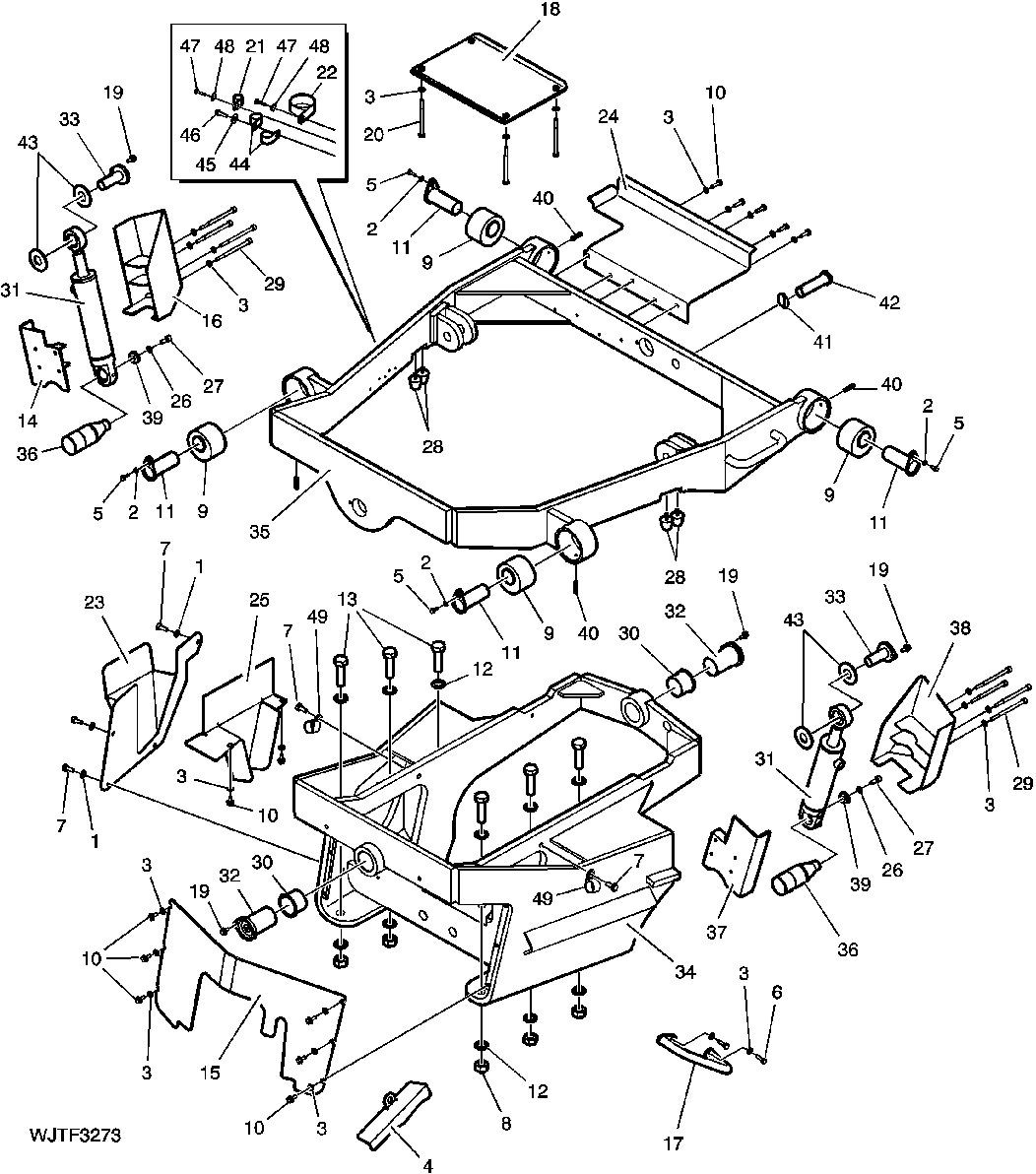

Levelling Cab Mounting (000185 - 000223)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F003170	4	WASHER	-
2	24M7509	4	Washer	8.400 X 16 X 1.600 mm
3	24M7488	27	Washer	10.500 X 20 X 2 mm
4	F615714	1	SHIELD	-
5	19M9682	4	Cap Screw	M8 X 20
6	19M9640	2	Cap Screw	M10 X 30
7	19M9647	6	Cap Screw	M12 X 25
8	14M7618	6	Nut	M24
9	F004531	4	DAMPER	-
10	19M9638	13	Cap Screw	M10 X 20
11	F633347	4	Pivot	(Sub for F633347)
12	F024432	12	Lock Washer	-
13	19M9614	6	CAP SCREW	M24 X 80
14	F632927	1	Cover	-
15	F601031	1	SHIELD	-
16	F632929	1	Cover	-
17	F610898	1	HANDLE	-
18	F611355	1	SHIELD	-
19	19M9448	4	Screw	M10 X 20
20	19M9580	4	Cap Screw	M10 X 130
21	F053301	1	Holder	-
22	F012860	1	Hose Support	-
23	F636207	1	Cover	(Sub for F623047)
24	F623207	1	Cover	-
25	F623248	1	COVER	-
26	F002805	2	Lock Washer	-
27	F002912	2	SCREW	-
28	F003263	4	Absorber	-
29	19M9499	8	Screw	M10 X 140
30	F058780	2	BEARING	-
31	F062205	2	Hydraulic Cylinder	Components on Separate Page
31	F064052	2	Seal Kit	-
32	F602855	2	AXLE	-
33	F634263	2	Pin	-
34	F619383	1	CAB FRAME	-
35	F634252	1	Cab Frame	-
36	F619442	2	PIN	-
37	F619708	1	COVER	-
38	F619709	1	COVER	-
39	F619905	2	WASHER	-
40	22M7187	4	Set Screw	M6 X 10
41	DQ40395	1	Master Track Pin W/Bushing	LOCKING WHEN TRANSPORTING THE MACHINE
42	F630528	1	Pin	LOCKING WHEN TRANSPORTING THE MACHINE
43	F634324	4	Spacer	-
44	AT124557	2	Hose Clamp	SUB FOR F004420
45	24M7508	1	Washer	8.400 X 24 X 2 mm
46	19M9683	1	Cap Screw	M8 X 25
47	19M9677	2	CAP SCREW	M6 X 25
48	24M7507	2	Washer	6.400 X 18 X 1.600 mm
49	F004423	2	Hose Clamp	-

Levelling Cab Mounting (000185 - 000223)
