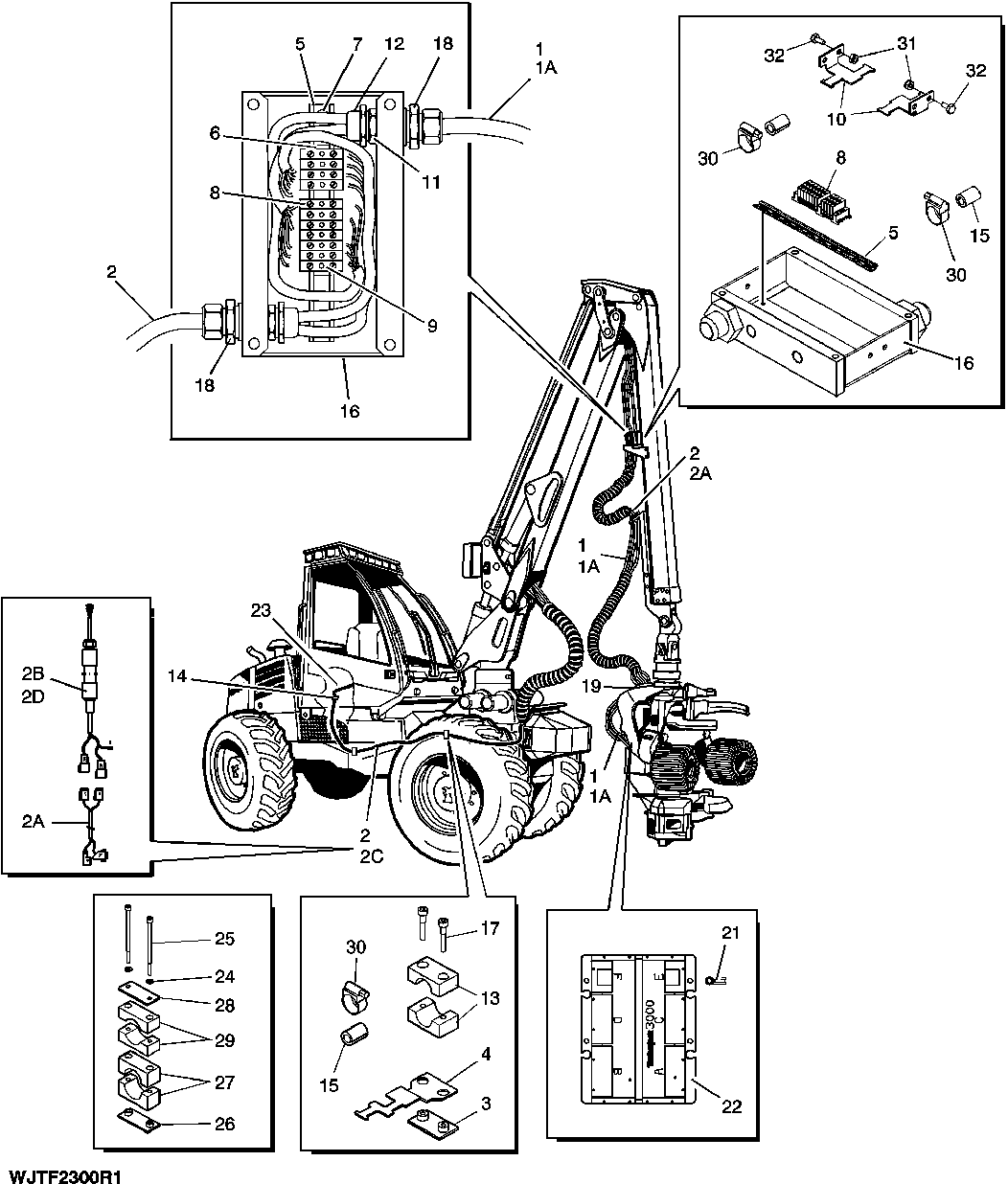

Electrical Mounting, Cabin - Boom - Harvester Head

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F603807	1	CABLE	TJ742. 8,9 m BOOM
1	F633582	1	Wiring Harness	TJ732C. 8,9 m BOOM
1	F633532	1	WIRING HARNESS	H732/742, 8,9 m BOOM. (Sub for F628274)
1	F654967	1	Wiring Harness	H412, 8,9 m BOOM
2	F647512	1	Wiring Harness	8,9 m BOOM. Incl. Keys 2A, 2B
3	F010719	1	Clamp	-
4	F632119	1	Hose Clamp	-
5	F044306	2	RAIL	-
6	F019249	3	SUPPORT	-
7	21M7520	2	SCREW	M4 X 6
8	F019247	12	TERMINAL BLOCK	-
9	F019248	1	MARKING MAP	-
10	F632064	2	Hose Clamp	-
11	F044414	2	CONDUIT ENTRY	-
12	F044415	1	SEAL	-
13	F030640	1	HOLDER PAIR	-
14	F005336	1	Tie Band	-
15	-	3	Part 30	L= 50 mm, F011146 x L
16	-	1	Part 31	Components on Separate Page
17	19M9728	2	Screw	M6 X 35
18	F046067	2	ADAPTER	-
19	F071604	2	HOSE CLAMP	-
21	F023506	1	CONNECTOR	-
22	-	1	Part 36	-
23	F618625	1	CABLE	-
24	24M7506	2	Washer	6.400 X 12 X 1.600 mm
25	19M9490	2	Screw	M6 X 110
26	F028703	1	Clamp	-
27	F064484	2	Clamp	-
28	F122108	1	Plate	-
29	F627687	2	Clamp	-
30	F015368	3	HOSE CLAMP	-
31	14M7528	4	Lock Nut	M6
32	19M9674	4	Cap Screw	M6 X 12
1A	F657096	1	Wiring Harness	H412, 7,6 m BOOM
1A	F647367	1	Conduit	-
1A	F647390	1	WIRING HARNESS	8,9 m BOOM
1A	F649492	1	WIRING HARNESS	8,9 m BOOM
1A	F647374	1	Hose	-
1A	F647388	1	Cable	L= 5,75 m, ONLY CABLE
1A	F647398	1	Wiring Harness	745, H742. 7,6 m BOOM
1A	F649493	1	Wiring Harness	745, H742. 7,6 m BOOM
2A	F635255	1	Wiring Harness	-
2B	F647404	1	Wiring Harness	-
2C	F647513	1	Wiring Harness	7,6 m BOOM. Incl. Keys 2A, 2D
2D	F647403	1	Wiring Harness	-
