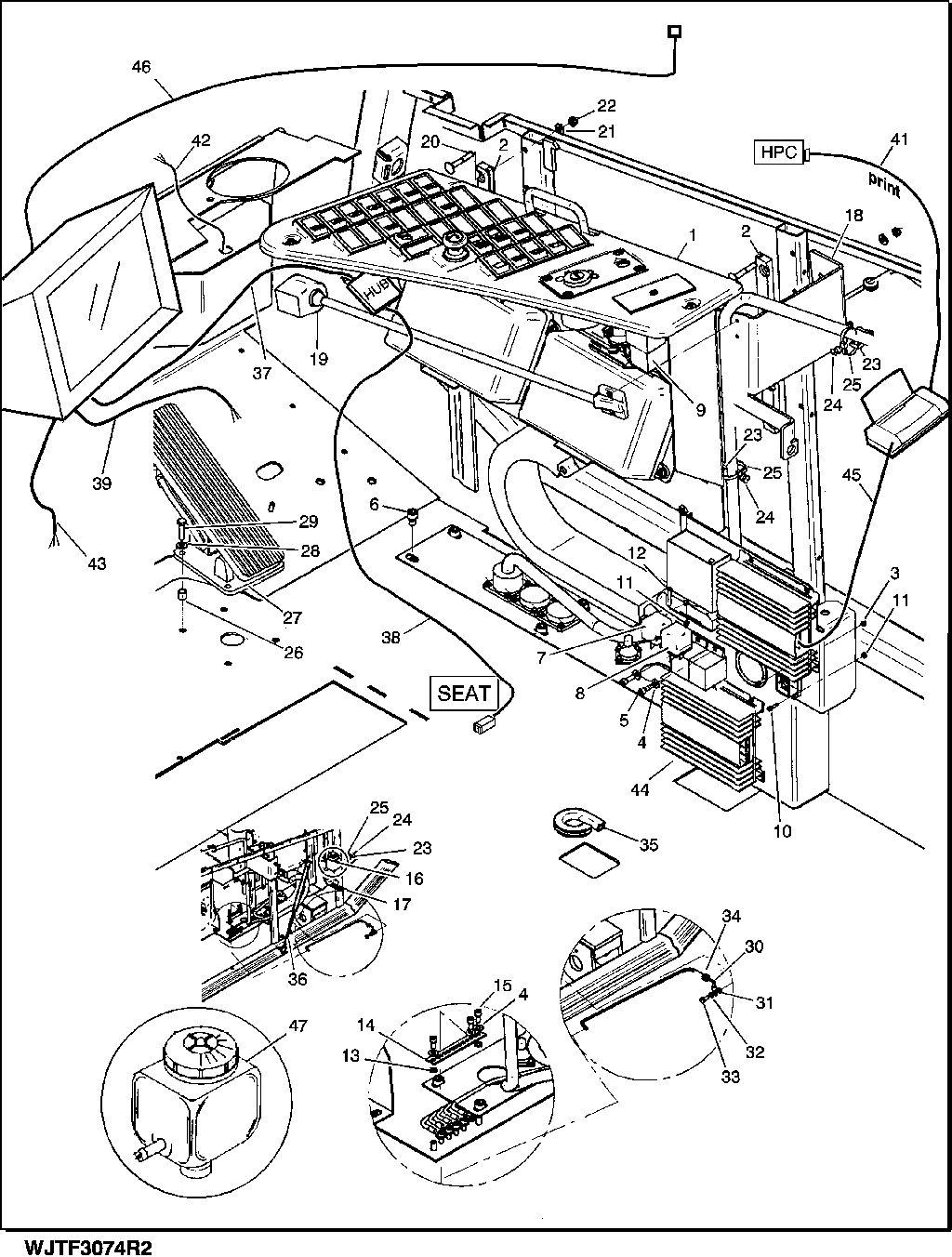

Cab Electrical Mounting (0150 - 0155)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	F062091	1	CONSOLE	-
2	F062092	2	GUIDE	-
3	F062093	1	BRACKET	-
4	24M7502	9	Washer	5.300 X 10 X 1 mm
5	21M7545	2	Screw	M5 X 16
6	19M9491	8	Screw	M8 X 12
7	F057630	1	RELAY	-
8	F050016	1	RELAY	-
9	F020826	1	RELAY	-
10	F058955	2	CAP SCREW	-
11	F003583	3	LOCK NUT	-
12	21M7345	1	Screw	M3 X 25
13	F042804	2	LOCK WASHER	-
14	F062094	1	ROD	-
15	F062095	7	SCREW	-
16	19M9675	1	Cap Screw	M6 X 16
17	F052296	1	Clip	-
18	F062096	1	BRACKET	-
19	F013730	1	BULB	-
20	F062097	10	SCREW	-
21	F062098	7	WASHER	-
22	14M7528	10	Lock Nut	M6
23	F042860	11	SOCKET	-
24	F042855	11	RIVET	-
25	F042859	11	HOLDER	-
26	F062099	4	SPACER	-
27	F062100	1	PEDAL	-
28	24M7472	4	Washer	6.400 X 12 X 1.600 mm
29	19M7933	4	Cap Screw	M6 X 25, SUB FOR T135421
30	F062101	1	EARTH CABLE	-
31	F042815	1	Washer	-
32	F030452	1	WASHER	-
33	19M9681	1	Cap Screw	M8 X 16
34	F057612	1	GROMMET	-
35	L31406	1	ISOLATOR	-
36	F026825	1	Gas Operated Cylinder	-
37	F065341	1	Wiring Harness	CAN XD1-XH1
38	F064151	1	CABLE	CAN XC4-XH3
39	F065339	1	WIRING HARNESS	CAN XC11-P4
41	F062106	1	CABLE	PRINTER CABLE
42	F062107	1	WIRING HARNESS	FRONT LIGHTS
43	F065340	1	WIRING HARNESS	POWER SUPPLY XC12-XC5
44	-	1	Part 43	Components on Separate Page
45	F062677	1	CABLE	-
46	F064313	1	CABLE	USB CABLE FOR GPS
47	F052643	1	RESERVOIR	-

Cab Electrical Mounting (0150 - 0155)

Нет текстового описания
