Открытый узел

Wheel Lean Cylinder

Wheel Lean Cylinder

Wheel Lean Cylinder

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

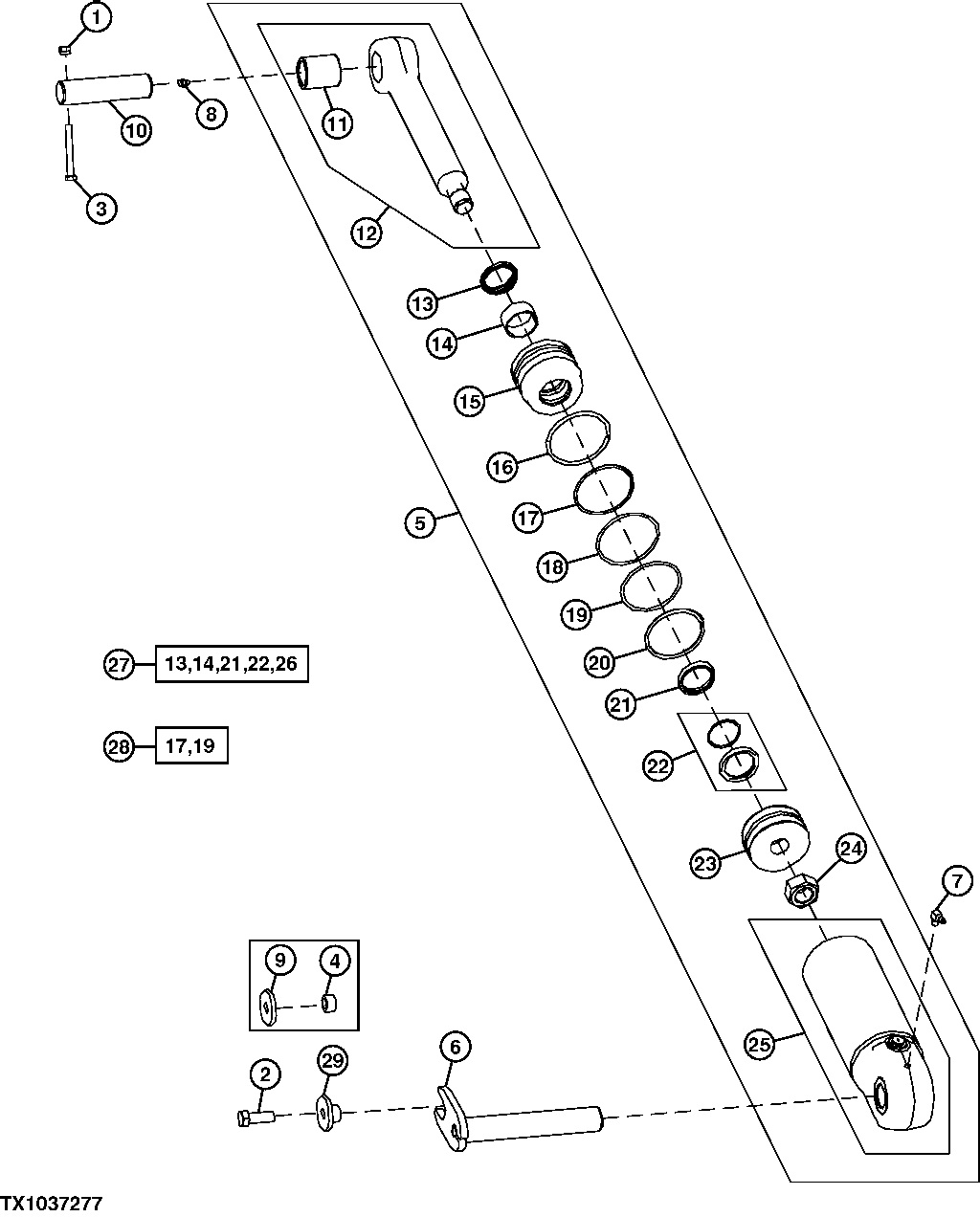

Wheel Lean Cylinder

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7517	1	Lock Nut	M10
2	19M7489	1	Cap Screw	M16 X 45
3	19M8081	1	Cap Screw	M10 X 80
4	T239719	1	Sleeve	SUB FOR 28H3401
5	AH208859	1	Hydraulic Cylinder	Wheel Lean, 6WD
6	AT314624	1	Pin	-
7	H80936	1	Elbow Fitting	-
8	JD7798	1	Lubrication Fitting	-
9	T146256	1	Label	-
10	T185047	1	Pin Fastener	-
11	H145104	1	Bushing	Rod Side
12	AH168200	1	Rod	-
13	AH146557	1	Seal	-
14	H208987	1	Wear Ring	-
15	-	1	Part 15	NSEP
16	H180080	1	Snap Ring	-
17	-	1	Part 17	SUB AH212102
18	H180094	1	Snap Ring	-
19	R81862	1	Back-Up Ring	-
20	F950R	1	O-Ring	-
21	H152203	1	Seal	-
22	AH146561	1	Seal	-
23	AH205062	1	Piston	Four Piece Piston
23	HC16381	1	Piston	Two Piece Piston, ALSO ORDER R81775 AND AHC17350
23	R81775	1	Wear Ring	USE WITH HC16381
23	AHC17350	1	Seal	USE WITH HC16381
24	H170539	1	Nut	-
25	H175882	1	Bushing	-
25	-	1	Part 28	-
26	H154856	1	Wear Ring	Not Illustrated Wiper Installation Tool
27	AHC16954	1	Hydraulic Cylinder Kit	Rod Seal, SUB FOR AH210484
27	AHC10164	1	Seal	-
27	H152794	1	Wear Ring	-
28	AHC22109	1	Hydraulic Cylinder Kit	Bore Seal, SUB FOR AH212102
28	R83577	1	O-Ring	-
28	R91731	1	Ring	-
29	T176064	1	Bushing	-
