Открытый узел

HFWD Hoses (HFWD Pump To Bulkhead)

HFWD Hoses (HFWD Pump To Bulkhead)

HFWD Hoses (HFWD Pump To Bulkhead)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

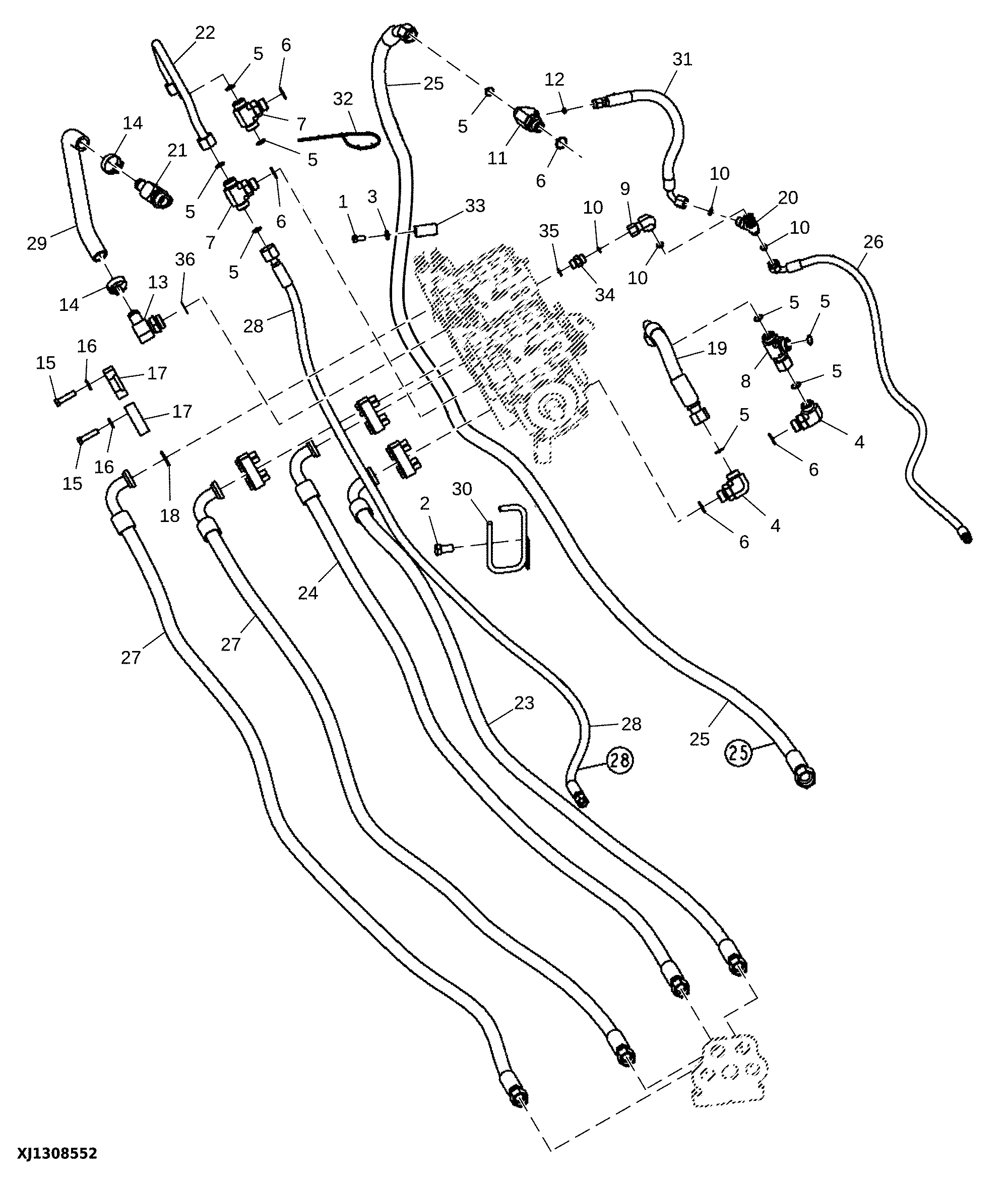

HFWD Hoses (HFWD Pump To Bulkhead)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7938	1	Cap Screw	M10 X 20
2	19M8029	2	Cap Screw	M16 X 30
3	24M7239	1	Washer	10.700 X 21 X 2.500 mm
4	38H1007	2	Elbow Fitting	-
5	T77858	10	O-Ring	-
6	U12547	5	O-Ring	-
7	38H1019	2	Tee Fitting	-
8	38H1033	1	Tee Fitting	-
9	38H1095	1	Elbow Fitting	-
10	T77857	4	O-Ring	-
11	38H1598	1	Tee Fitting	-
12	T77613	1	O-Ring	-
13	AH75162	1	Fitting	-
14	AR21839	2	Clamp	-
15	19H2563	4	Cap Screw	7/16" X 1-3/4"
16	24M7240	4	Washer	13 X 25 X 3 mm
17	H122182	2	Flange Fitting	-
18	T78313	1	O-Ring	-
19	AT193948	1	Hydraulic Hose	-
20	AT197488	1	Check Valve	-
21	AT223584	1	Fitting	-
22	AT302098	1	Tube	-
23	AT305506	1	Hydraulic Hose	-
24	AT305507	1	Hydraulic Hose	-
25	AT305508	1	Hydraulic Hose	-
26	AT305513	1	Hydraulic Hose	-
27	AT309957	2	Hydraulic Hose	-
28	AT309959	1	Hydraulic Hose	-
29	AT310272	1	Hose	-
30	AT312998	1	Hose Support	-
31	AT317166	1	Hydraulic Hose	-
32	H77698	1	Tie Band	-
33	T149597	1	Clamp	-
34	38H1161	1	Adapter Fitting	-
35	R26375	1	O-Ring	-
36	R29936	1	O-Ring	-
