Открытый узел

Heating and Air Conditioning Ducts (617280 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	2	Flange Nut	M10
2	19M7774	2	Screw	M6 X 12
3	19M7775	11	Screw	M6 X 16
4	19M7799	6	Screw	M8 X 45
5	19M7867	4	Screw	M8 X 25
6	14M7298	5	Flange Nut	M8
7	19M7863	2	Screw	M6 X 25
8	19M8403	1	Cap Screw	M8 X 75
9	T196079	6	Nut	-
10	24H1296	7	Washer	11/32" X 1-3/8" X 0.134"
11	24M7100	9	Washer	6.600 X 22 X 2 mm
13	21M7310	2	Screw	M6 X 25
14	28H3450	7	Spacer	0.364" X 0.540" X 1/2"
15	37M7333	33	Screw	-
16	AR62936	8	Clamp	-
19	AT227668	4	Louver	-
20	AT227669	3	Louver	-
21	24M7298	7	Washer	8.400 X 25 X 2 mm
22	AT308017	1	Air Duct	-
23	AT305524	1	Gate	-
24	AT305869	1	Door	-
25	T184345	3	Rivet	-
32	AT308314	1	Hose Support	-
33	AT308935	1	Isolator	-
34	AT309837	1	Bracket	-
37	AZ43305	6	Nozzle	-
39	N189220	2	Tie Band	-
41	21M7292	1	Screw	M6 X 16
42	-	3	Part 29	-
44	T164945	5	Spacer	-
48	T202741	1	Seal	-
54	T202743	1	Isolator	-
55	T202744	1	Isolator	-
60	T203560	1	Air Duct	-
62	T206985	1	Seal	-
63	T209627	1	Clamp	-
64	T232579	1	Air Duct	-
65	T232580	2	Hose	-
66	T206718	1	Plate	-
67	T232581	1	Air Duct	-
68	T232582	2	Air Duct	-
70	T237176	1	Air Duct	-
71	T237177	1	Air Duct	-
72	T237364	1	Air Duct	-
73	T237365	1	Air Duct	-
74	T237722	2	Plate	-
75	T237723	2	Isolator	-
76	T239505	1	Bracket	-

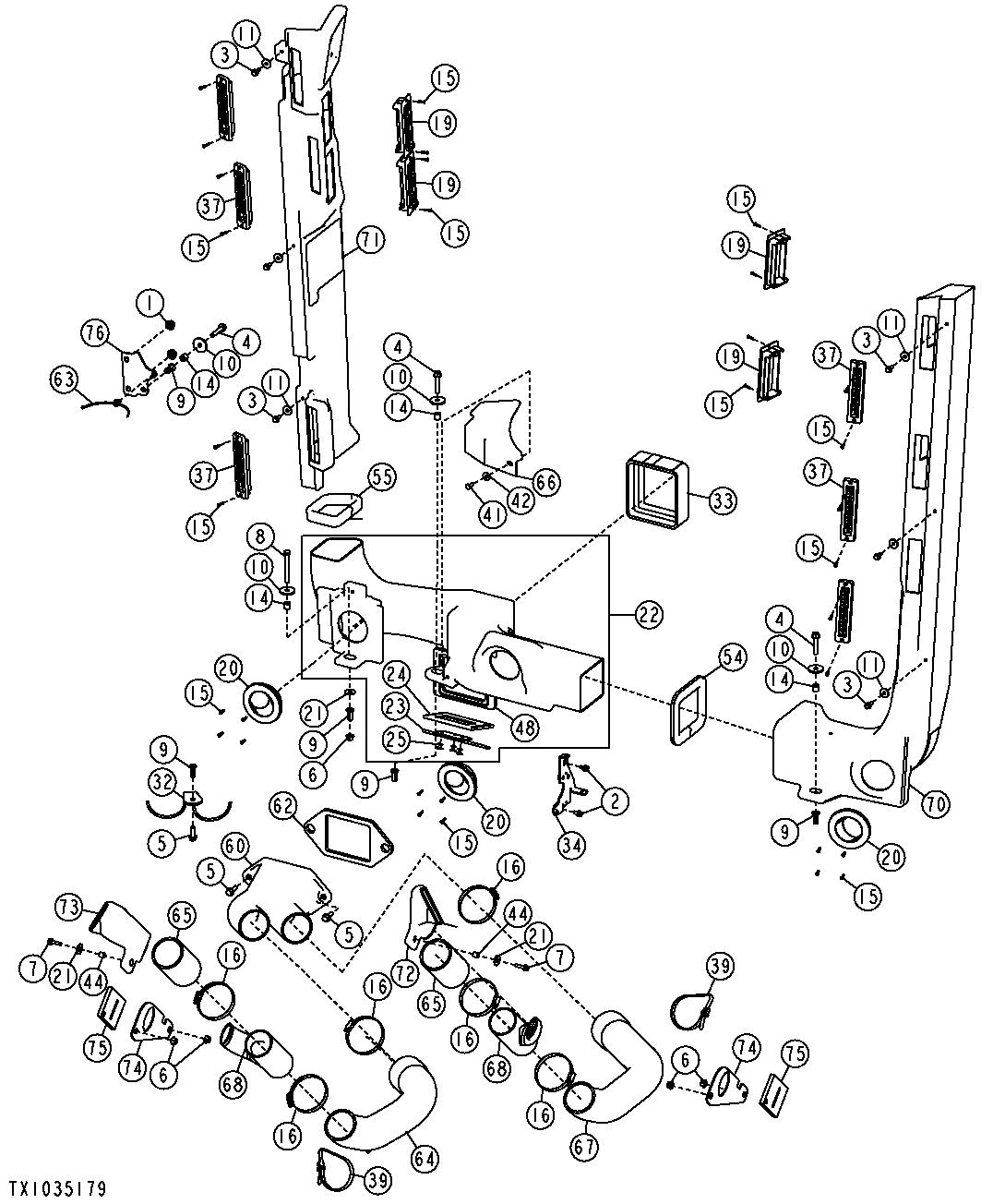

Heating and Air Conditioning Ducts (617280 - )

Нет текстового описания
