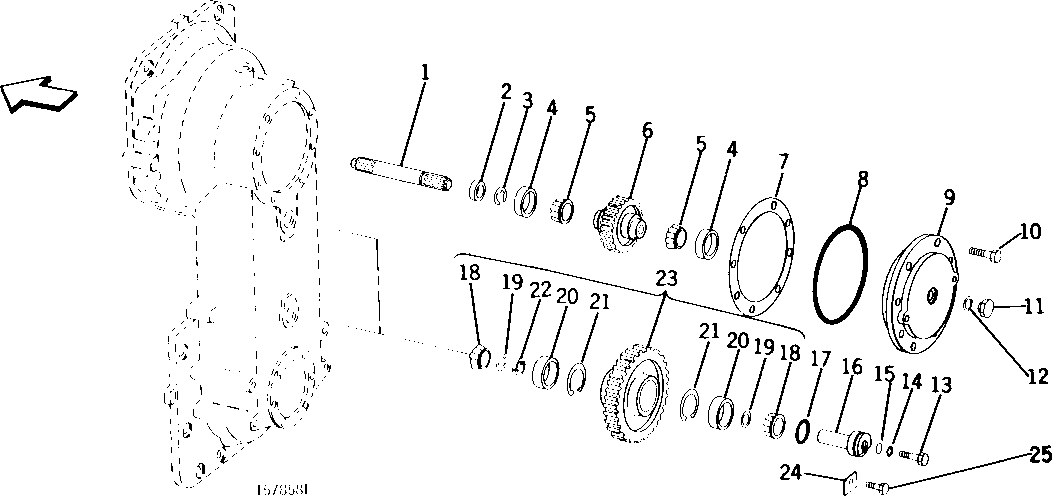

TRANSFER INPUT DRIVE AND IDLER GEAR ASSEMBLY [02I16]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T76696	1	SHAFT	(6466 ENGINE)
1	T41327	1	SHAFT	(6531 ENGINE)
2	AT58389	1	SEAL	-
3	T41328	1	Snap Ring	-
4	JD7418	1	Bearing Cup	-
5	JD8969	2	BEARING CONE	-
6	T41329	1	GEAR	(770A)
6	T55950	1	GEAR	(772A)
7	T41331	1	SHIM	0.08 MM (.003")
7	T41332	1	SHIM	0.13 MM (.005")
7	T41333	1	SHIM	0.25 MM (.010")
8	R57050	1	O-Ring	-
9	T41337	1	BEARING HOUSING W/O BEARING	UPPER, (770A)
9	T55949	1	BEARING HOUSING W/O BEARING	UPPER, (772A)
10	T20306	8	CAP SCREW	(SUB FOR R46162, THIS APPLICATION)
11	R41155	1	Fitting Plug	(770A)
12	R26375	1	O-Ring	(770A)
13	T41322	1	BOLT	-
14	T20168	2	Washer	-
15	R26448	2	O-Ring	-
16	T41321	2	SHAFT	-
17	F1649R	2	O-Ring	-
18	JD8182	2	Bearing Cone	-
19	U42004	1	Shim	0.10 MM (.004")
19	T41319	1	Shim	0.15 MM (.006")
20	JD8228	2	Bearing Cup	-
21	U42675	2	Snap Ring	-
22	U42003	1	SPACER	-
23	AT40306	1	GEAR	UPPER IDLER
23	AT40305	1	GEAR	LOWER IDLER, (NOT ILLUSTRATED)
24	T41323	2	STRAP	-
25	R69629	2	Cap Screw	(SUB FOR T31678)

TRANSFER INPUT DRIVE AND IDLER GEAR ASSEMBLY [02I16]
