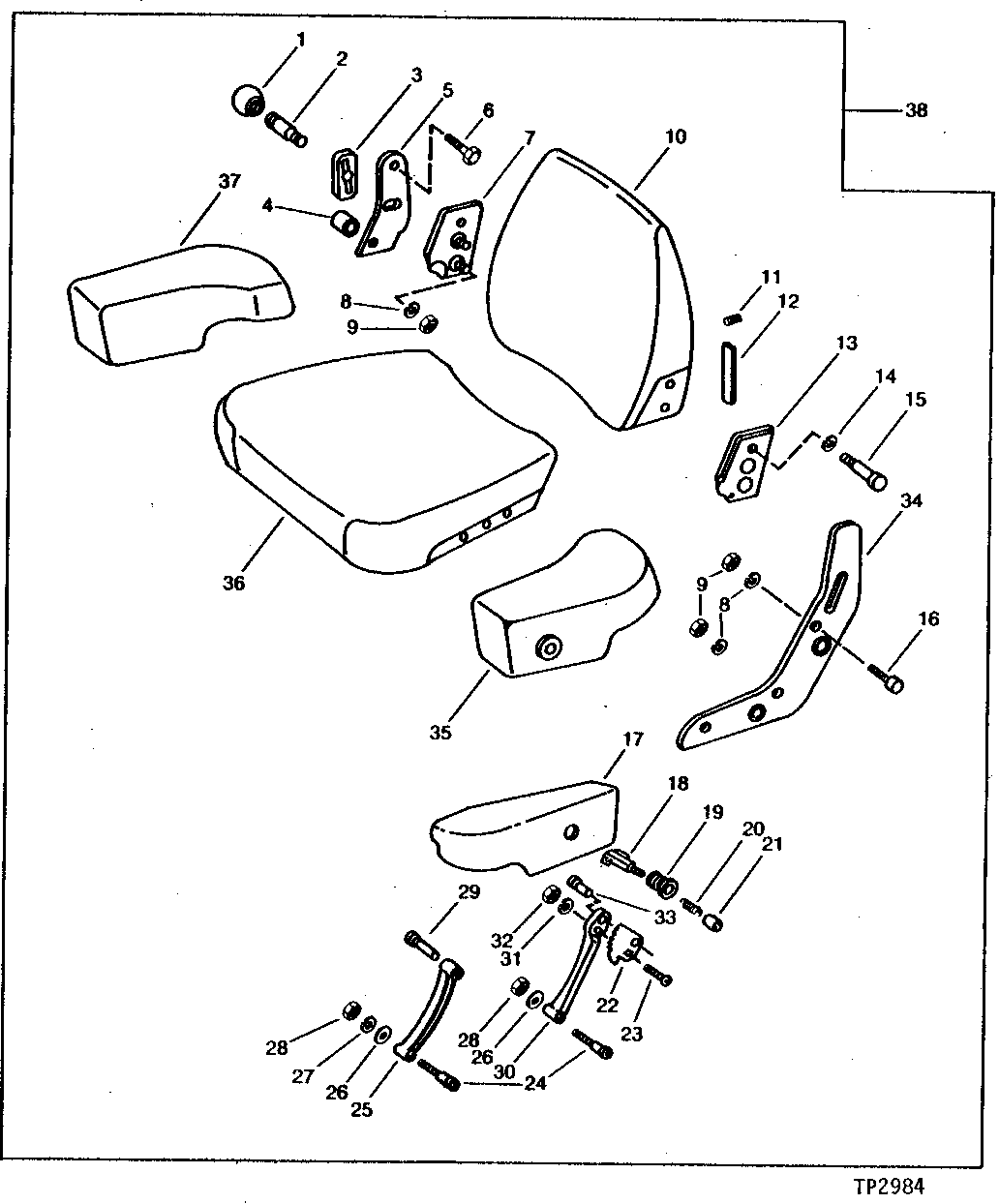

SEAT ASSEMBLY (WITH CAB) [03H14]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R60458	1	Knob	-
2	R59012	1	Weld Stud	BACKREST TILT ADJUSTER
3	R105581	1	Adjuster	BACKREST TILT ADJUSTER, (SUB FOR R59010)
4	R59018	1	Bushing	-
5	R59011	1	Plate	BACKREST TILT ADJUSTER
6	37H196	3	Screw	(SUB FOR R52708)
7	AR71108	1	Plate	BACKREST PIVOT ASSEMBLY, R.H.
8	12H304	12	Lock Washer	3/8", (SUB FOR R53668)
9	14H1087	10	Nut	3/8", (SUB FOR R53670)
10	AR71107	1	Cushion	-
11	R31890	2	Spring	-
12	R59009	1	Reinforcement	-
13	AR71109	1	Plate	BACKREST PIVOT ASSEMBLY, L.H.
14	T519T	2	Washer	-
15	R59019	2	Screw	-
16	R59015	4	Gang Bolt	-
17	R58815	1	Armrest	R.H.
17	R58816	1	Armrest	L.H.
18	R59070	2	Bolt	-
19	R59028	2	Bushing	-
20	A4741R	2	Spring	-
21	R59029	2	Knob	-
22	R61862	2	Plate	(SUB FOR R59026)
23	03H2275	2	Bolt	3/8" X 5/8"
24	R59022	4	Screw	-
25	R59013	2	Link	REAR
26	R27441	4	Washer	-
27	12H304	2	Lock Washer	3/8", (SUB FOR R53668)
28	14H1087	4	Nut	3/8", (SUB FOR R53670)
29	R59023	2	Pin Fastener	-
30	R59020	2	Link	FRONT
31	12H304	2	Lock Washer	3/8"
32	14H732	2	Nut	3/8"
33	R59021	2	Pin Fastener	-
34	R89143	1	Support	(SUB FOR R58814) L.H.
34	R89142	1	Support	(SUB FOR R58813) R.H.
35	R59025	1	Cushion	L.H.
36	AT74219	1	Cushion	(SUB FOR AR76515)
37	R59024	1	Cushion	R.H.
38	-	1	Part 40	(IF COMPLETE SEAT IS REQUIRED, ORDER THE ABOVE PARTS AND ALSO ORDER AT64798 SEAT SUSPENSION) (FOR COMPLETE SEAT ORDER, AT61529, USE IF AVAILABLE)
