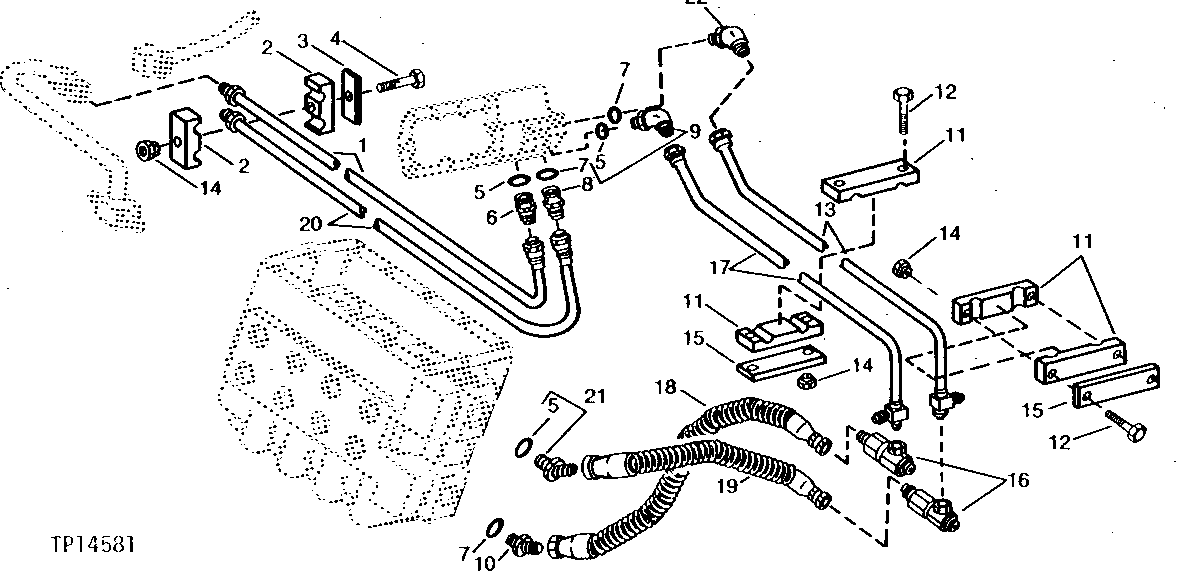

MAIN FRAME HYDRAULICS (BLADE LIFT, REAR STEER AND BLADE CONTROL VALVES) [04D07]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	RETURN ( AT42239 NO LONGER AVAILABLE FOR SERVICE)
2	T43357	2	Clamp	-
3	T43358	1	Strap	-
4	19H2458	1	Cap Screw	3/8" X 3"
5	R29936	3	O-Ring	-
6	T26767	1	Fitting	-
7	U12547	3	O-Ring	(SUB FOR (3) F3171R)
8	R27267	1	Fitting	-
9	AT59055	1	FITTING	45°
10	AT48506	2	Elbow Fitting	ADJUSTABLE, 45°, (SUB FOR AR28251, THIS APPLICATION)
11	T43371	4	CLAMP	-
12	19H1912	4	Cap Screw	3/8" X 3-1/2"
13	AT42250	1	TUBE	MAIN FRAME PRESSURE
14	T11234	5	Lock Nut	-
15	T43372	2	STRAP	-
16	AT42252	2	FITTING	-
17	AT42251	1	TUBE	MAIN FRAME RETURN
18	AT42253	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 105 MM (43-1/2") X 1-1/16"
19	AT42254	1	HYDRAULIC HOSE - FABRICATE	1-1/16" X 1 041 MM (41") X 1-5/16"
20	AT42238	1	LINE	-
21	-	1	Part 21	45° ( AU43379 NO LONGER AVAILABLE FOR SERVICE)
21	AU43288	1	ELBOW FITTING	45°
22	AT48506	1	Elbow Fitting	45°

MAIN FRAME HYDRAULICS (BLADE LIFT, REAR STEER AND BLADE CONTROL VALVES) [04D07]
