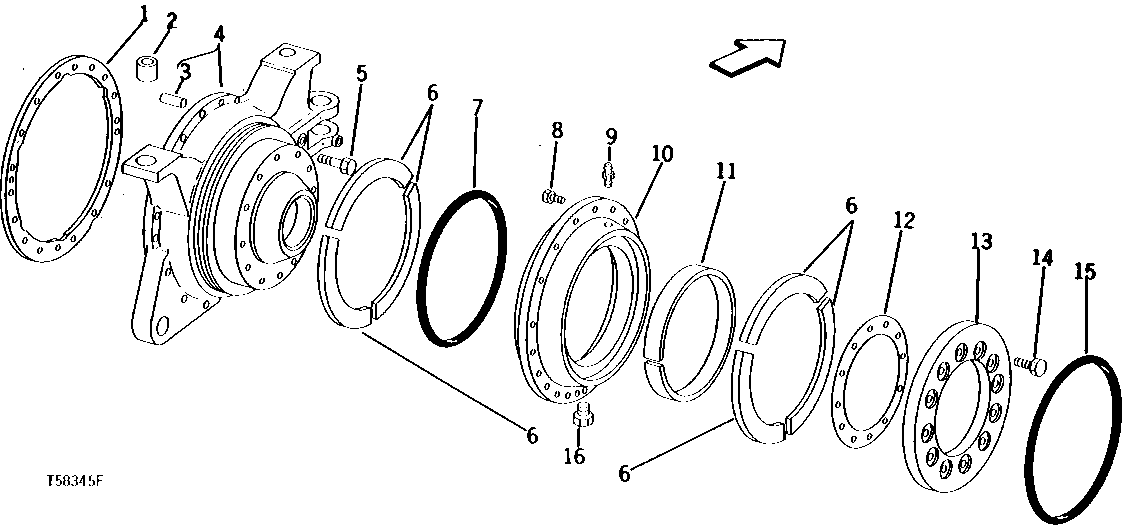

FINAL DRIVE AND PIVOT HOUSING [01B23]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	R100306	1	GASKET	(SUB FOR R80968)
1	R80968	1	Gasket	(SUB FOR R35008) (ORDER IF AVAILABLE)
2	T42216	2	BUSHING	-
3	R44961	3	Dowel Pin	-
4	AT41199	1	HOUSING	R.H., WITH GEAR, (MARKED T42200)
4	AT41201	1	HOUSING	L.H., WITH GEAR, (MARKED T42214) (NOT ILLUSTRATED)
5	19H2969	16	Cap Screw	5/8" X 3-1/2"
6	T42205	6	THRUST WASHER	-
7	T149175	1	O-RING	(SUB FOR T42204)
8	19H2717	21	Cap Screw	3/4" X 1-3/4", (SUB FOR T42211)
9	JD7759	1	Lubrication Fitting	-
10	T42206	1	PIVOT	-
11	T42207	1	WEAR RING	-
12	T42208	1	SHIM	0.05 MM (.002")
12	T42209	1	SHIM	0.25 MM (.010")
13	T42210	1	RETAINER	-
14	19H1798	12	Cap Screw	3/4" X 1-3/4", (SUB FOR T42211)
15	T42215	1	O-RING	-
16	L2646N	1	Pipe Plug	1/8"

FINAL DRIVE AND PIVOT HOUSING [01B23]
