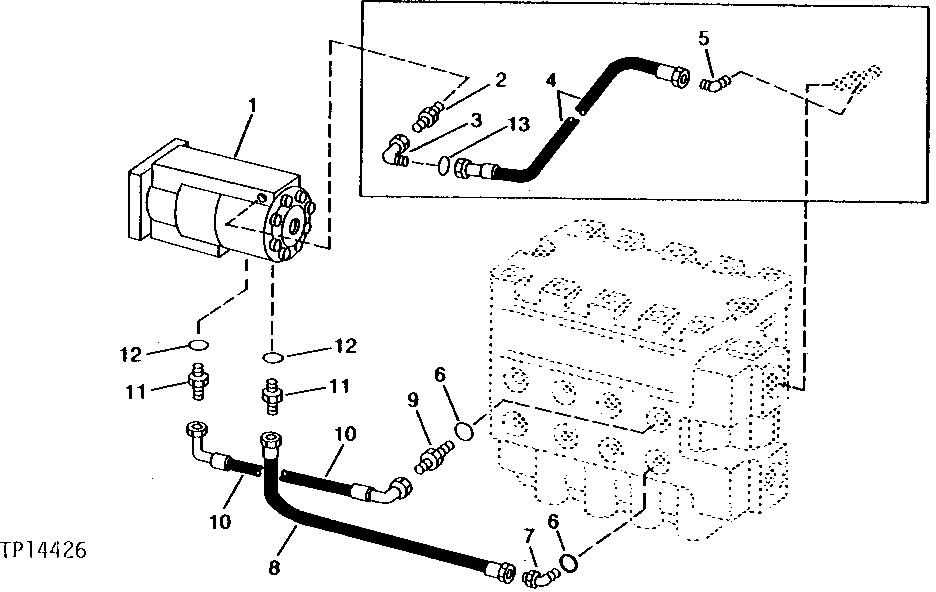

CONTROL VALVE TO HYDRAULIC MOTOR HOSES (SERIAL NO. 007781- ) [04I22]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT61603	1	MOTOR	(SUB AT83940)
1	AT83940	1	HYDRAULIC MOTOR	-
2	H63599	1	Union Fitting	(SUB FOR T39220)
3	AH89069	1	Elbow Fitting	90° (SUB FOR AH63565, THIS APPLICATION)
4	AT61607	1	HYDRAULIC HOSE - FABRICATE	7/16" X 508 MM (20") X 1/2"
5	T24945	1	ELBOW FITTING	45°
6	R26375	2	O-Ring	-
7	AT32332	1	Elbow Fitting	90°
8	AT63811	1	HYDRAULIC HOSE - FABRICATE	3/4" X 375 MM (14-3/4") X 3/4", (SUB FOR AT61605)
9	R27237	1	Fitting	(SUB FOR H63597) (SUB FOR H63597, THIS APPLICATION)
10	AT61606	1	HYDRAULIC HOSE - FABRICATE	3/4" X 362 MM (14-1/4") X 3/4"
11	R31665	2	Fitting	-
12	R26906	2	O-Ring	-
13	R28782	1	O-Ring	-

CONTROL VALVE TO HYDRAULIC MOTOR HOSES (SERIAL NO. 007781- ) [04I22]
