Открытый узел

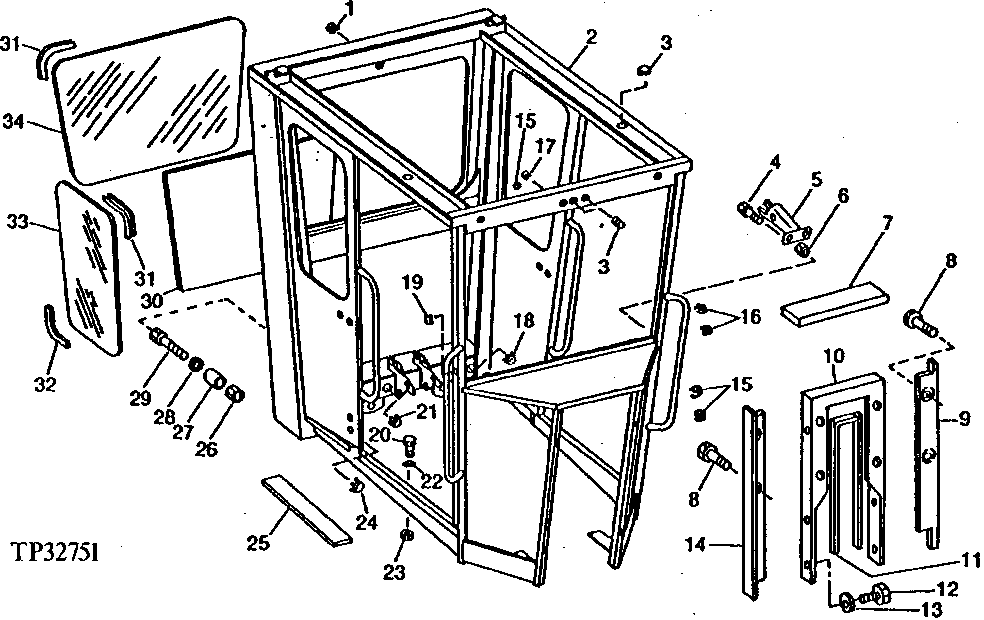

CAB MAIN ASSEMBLY [03G12]

CAB MAIN ASSEMBLY [03G12]

CAB MAIN ASSEMBLY [03G12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CAB MAIN ASSEMBLY [03G12]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T16738	1	PLUG	(SUB FOR U43029 AND H80675, THIS APPLICATION) (WITHOUT REAR WIPER)
2	AT60038	1	CAB	(ROPS)
3	-	3	Part 3	( H34597, NO LONGER AVAILABLE)
4	19H2284	2	Cap Screw	3/8" X 7/8"
5	AT43035	1	SUPPORT	CONTROL BOX, (WITH CAB)
5	AT54452	1	SUPPORT	CONTROL BOX, (WITHOUT CAB)
6	14H812	2	NUT	3/8"
7	AT59556	1	ISOLATOR	-
8	21H1031	4	SCREW	1/4" X 7/8", (SUB FOR R50641, THIS APPLICATION)
9	AT55571	1	ISOLATOR	LEFT
10	AT55569	1	REINFORCEMENT	MAIN FRAME
11	T46966	1	WEATHERSTRIP	-
12	19H1948	6	Cap Screw	1/4" X 3/4", (SUB FOR R54057, THIS APPLICATION)
13	24H1362	6	Washer	41/64" X 1" X 0.075"
14	AT55570	1	ISOLATOR	RIGHT
15	H91792	3	PLUG	(WITHOUT COLD WEATHER DISCONNECT)
16	T13911	2	PLUG	(WITHOUT COLD WEATHER DISCONNECT)
17	R27983	2	Plug	(WITHOUT FRONT WIPER)
18	R20513	1	PLUG	-
19	T19408	1	Plug	(WITHOUT COLD WEATHER DISCONNECT)
20	19H2472	4	Cap Screw	1/2" X 1"
21	M46717	1	Plug	-
22	T20168	4	Washer	-
23	14H1040	4	Nut	1/2"
24	R36590	2	PLUG	(WITHOUT AIR CONDITIONER)
25	H33629	2	Mat	-
26	T70344	2	LOCK NUT	-
27	AT41974	2	ISOLATOR	BONDED REAR
28	T48151	2	SPACER	-
29	T48152	2	CAP SCREW	-
30	T47025	1	ISOLATOR	REAR PANEL, (ATTACH TO INSIDE OF CAB)
31	-	3	Part 32	( T46963 NO LONGER AVAILABLE) (MAKE FROM T62560 BULK MATERIAL, CUT TO LENGTH)
32	-	1	Part 33	(T50819 NO LONGER AVAILABLE) (MAKE FROM T62560 BULK MATERIAL, CUT TO LENGTH)
33	-	2	Part 34	SIDE ( T47022 NO LONGER AVAILABLE FOR SERVICE)
34	T47023	1	WINDOWPANE	REAR
