BENCH SEAT SUPPORTS [03I03]

BENCH SEAT SUPPORTS [03I03]

BENCH SEAT SUPPORTS [03I03]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

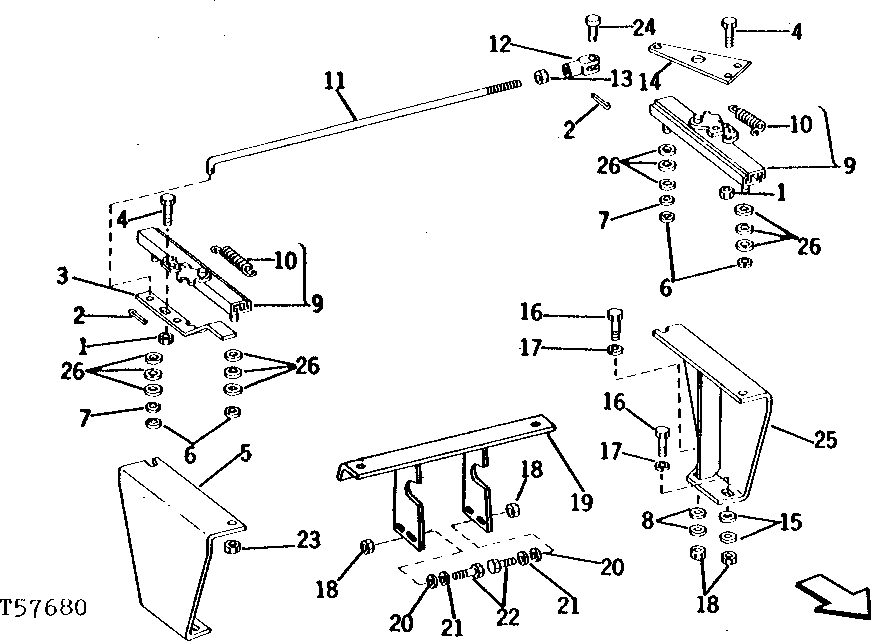

BENCH SEAT SUPPORTS [03I03]

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T531T	4	Lock Nut	-
2	11M7077	2	Cotter Pin	1.600 X 25 MM
3	T44136	1	LEVER	SEAT ADJUSTER
4	21H1128	4	SCREW	0.190" X 3/4"
5	-	1	Part 5	R.H. ( AT43047 USE IF AVAILABLE)
6	12H303	4	Lock Washer	5/16"
7	24H1685	2	Washer	11/32" X 47/64" X 0.083"
8	24M7296	4	Washer	10.500 X 30 X 2.500 MM
9	AT37474	2	ADJUSTER	-
10	T39497	2	SPRING	-
11	-	1	Part 11	( T44135 USE IF AVAILABLE)
12	L987T	1	YOKE	-
13	14H631	1	Nut	0.190"
14	-	1	Part 14	( T44134 USE IF AVAILABLE)
15	24H1214	4	Washer	13/32" X 1-1/8" X 0.065"
16	19H3239	4	Cap Screw	3/8" X 1-1/4"
17	12H304	4	Lock Washer	3/8"
18	14H812	8	NUT	3/8"
19	-	1	Part 19	( AT43795 USE IF AVAILABLE)
20	24M7096	4	Washer	0.413" X 0.709" X 0.063"
21	12H304	8	Lock Washer	3/8"
22	19H1732	4	Cap Screw	3/8" X 1-1/4"
23	14H785	4	Nut	5/16"
24	L985T	1	Pin Fastener	-
25	-	1	Part 25	L.H. ( AT43046 USE IF AVAILABLE)
26	24H1308	8	Washer	13/32" X 1" X 0.134"
