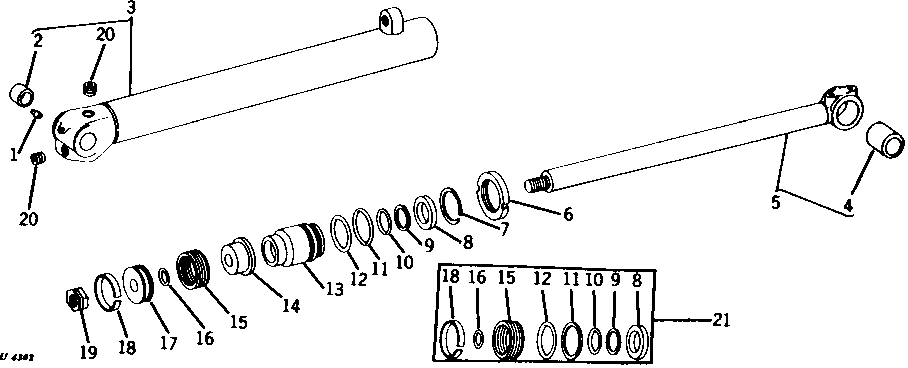

GRAPPLE CYLINDER (SERIAL NO. -59099) [A13]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	JD7788	1	Lubrication Fitting	-
2	U10294	2	BUSHING	-
3	AU11471	1	CYLINDER HEAD	(SUB AU41709, N51168, R76804 AND AU41774)
4	U13972	1	BUSHING	-
5	AU40357	1	ROD	-
6	U10290	1	NUT	-
7	U10297	1	SNAP RING	-
8	U10296	1	SEAL	-
9	U10291	1	Back-Up Ring	-
10	U10289	1	O-Ring	-
11	R81194	1	BACK-UP RING	(SUB FOR U13461, THIS APPLICATION)
12	F1870R	1	O-Ring	-
13	U40566	1	HYDR. CYLINDER ROD GUIDE	-
14	U17339	1	PISTON	-
15	T54815	1	PACKING	(SUB FOR U12965, THIS APPLICATION) (SUB FOR R72821)
16	R495R	1	O-Ring	-
17	U17340	1	PISTON	-
18	U17335	1	WEAR RING	-
19	U10368	1	Lock Nut	-
20	U16542	2	PIPE PLUG	-
21	AR99785	1	HYDRAULIC CYLINDER KIT	(SUB FOR AU14256)
..	AU40355	2	CYLINDER	(SUB AU41704)

GRAPPLE CYLINDER (SERIAL NO. -59099) [A13]

Нет текстового описания
