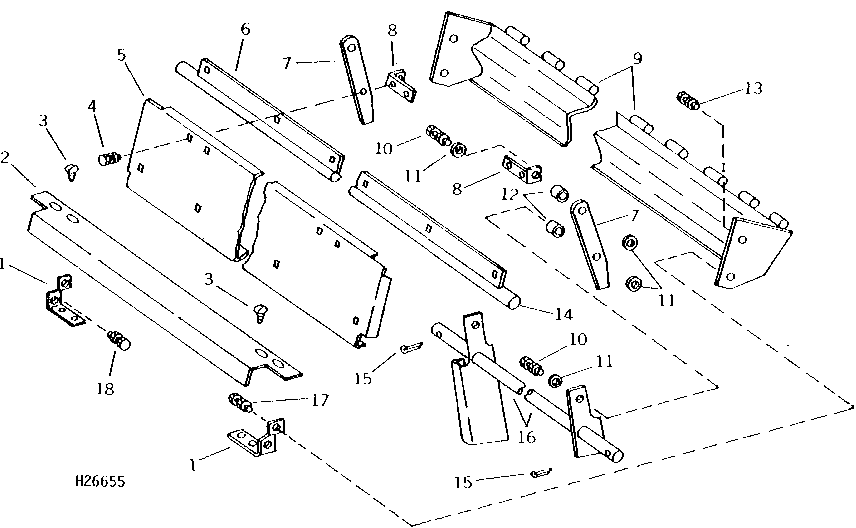

REMOTE DUMP STONE TRAP

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H89654	2	Support	-
2	H89656	1	Deflector	-
3	H76139	4	Screw	SELF-TAPPING
4	03H1524	4	Bolt	5/16" X 1"
4	12H303	4	Lock Washer	5/16"
4	14H785	4	Nut	5/16"
5	AH90849	1	Door	-
6	AH90846	1	Support	(SUB AH96024)
6	AH96024	1	Support	RH
7	H89653	2	Link	-
8	H89649	2	Angle	-
9	AH90845	1	Support	-
10	19H1849	4	Cap Screw	5/16" X 1-1/4"
10	12H303	8	Lock Washer	5/16"
10	14H785	4	Nut	5/16"
11	24H1136	8	Washer	11/32" X 11/16" X 0.065"
12	28H1883	4	Spacer	0.364" X 0.540" X 1/2"
13	19H1732	2	Cap Screw	3/8" X 1-1/4"
13	12H304	2	Lock Washer	3/8"
13	14H812	2	NUT	3/8"
14	AH90847	1	Support	(SUB AH96025)
14	AH96025	1	Support	LH
15	11H218	2	Cotter Pin	3/16" X 1-1/2"
16	AH90698	1	Shaft	-
17	19H1800	2	Cap Screw	3/8" X 1-1/2"
17	12H304	2	Lock Washer	3/8"
17	14H812	2	NUT	3/8"
18	19H2284	2	Cap Screw	3/8" X 7/8"
18	12H304	2	Lock Washer	3/8"
18	14H812	2	NUT	3/8"
