Открытый узел

OUTER UNLOADING AUGER AND HOUSING

OUTER UNLOADING AUGER AND HOUSING

OUTER UNLOADING AUGER AND HOUSING

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

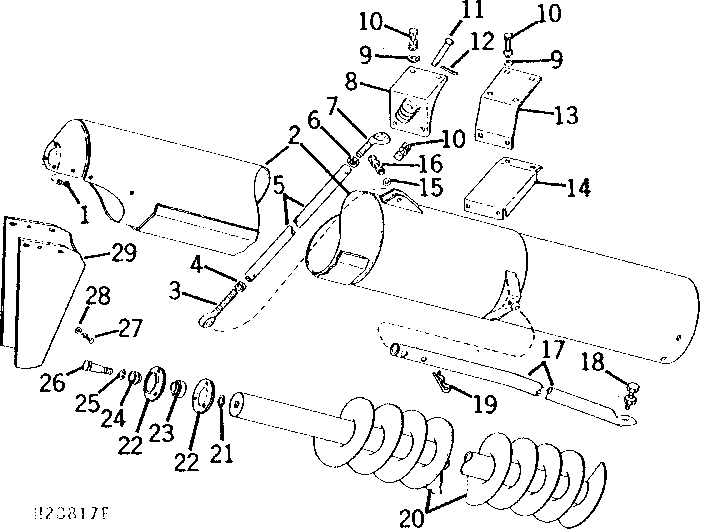

OUTER UNLOADING AUGER AND HOUSING

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14H785	3	Nut	5/16"
1	03H1524	3	Bolt	5/16" X 1"
2	AH99351	1	Housing	(LONG, SPECIAL)
2	AH94773	1	Housing	(SUB AH99351)
3	H76760	1	Eyebolt	-
4	14H793	1	Nut	3/4"
5	AH75801	1	Brace	-
6	14H929	1	Nut	3/4", (LH)
7	H76759	1	Eyebolt	-
8	AH83542	1	Support	-
9	24H1305	6	Washer	13/32" X 13/16" X 0.065"
10	19H1731	6	Cap Screw	3/8" X 1"
10	14H812	6	NUT	3/8"
11	RV685A	1	Pin Fastener	-
12	11H216	1	COTTER PIN	3/16" X 1"
13	H76768	1	Reinforcement	-
14	H76769	1	Brace	-
15	12H294	1	Lock Washer	5/8"
16	14H1039	1	Nut	5/8"
16	19H1734	1	Cap Screw	5/8" X 2"
17	H78210	1	Brace	-
18	19H1905	1	Cap Screw	5/16" X 1"
18	14H785	1	Nut	5/16"
19	A3581R	1	Spring Locking Pin	-
20	AH93103	1	Auger	(SUB AH99395)
20	AH99395	1	Auger	(LONG, SPECIAL)
21	24H1663	1	Washer	49/64" X 1-1/2" X 0.134"
22	C13434	2	PRESSED FLANGED HOUSING	-
23	JD8665	1	Ball Bearing	-
24	H76790	1	Bushing	-
25	12H236	1	Lock Washer	3/4"
26	19H1862	1	Cap Screw	3/4" X 2-1/2"
27	19H1905	6	Cap Screw	5/16" X 1"
27	14H785	12	Nut	5/16"
28	24H1296	6	Washer	11/32" X 1-3/8" X 0.134"
29	H85939	1	Spout	(SUB H96655)
29	H96655	1	Spout	(SUB H109093)
29	H109093	1	Spout	(RUBBER)
