Открытый узел

OPEN-BAR CONCAVE

OPEN-BAR CONCAVE

OPEN-BAR CONCAVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

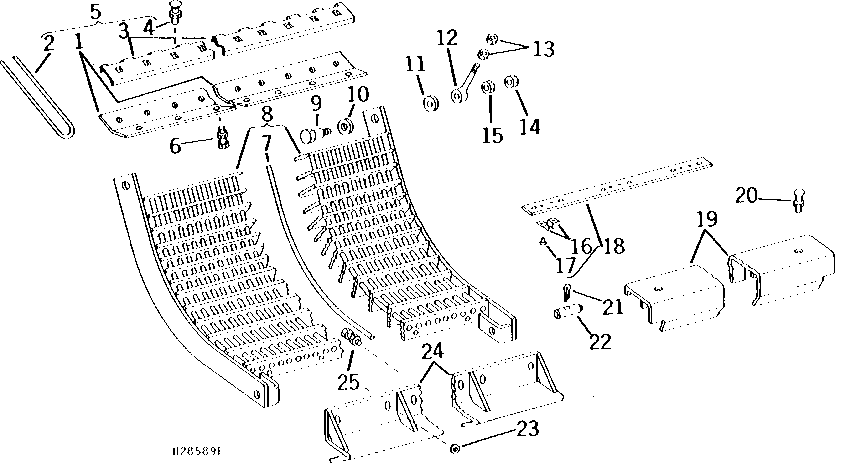

OPEN-BAR CONCAVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H87136	1	Support	-
2	H87132	25	Finger	-
3	H87140	1	Retainer	-
4	03H1544	25	Bolt	5/16" X 1-1/4"
4	12H303	25	Lock Washer	5/16"
4	14H785	25	Nut	5/16"
5	AH88505	1	Finger Grate	-
6	19H1732	9	Cap Screw	3/8" X 1-1/4"
6	12H304	9	Lock Washer	3/8"
6	14H812	9	NUT	3/8"
7	H84857	51	Dowel Pin	-
8	AH85398	1	Concave	-
8	AH105066	1	Concave	-
8	AH213564	1	Concave	HEAVY DUTY (BLACK)
9	H84293	2	Screw	-
10	24H1236	2	Washer	13/16" X 2" X 0.149"
11	H84869	2	Bushing	-
12	H84292	2	Eyebolt	-
13	14H821	4	Nut	5/8"
14	14H793	2	Nut	3/4"
15	14H794	2	Nut	3/4"
16	P45427	8	Clip	(PER PLATE)
17	16H235	16	Rivet	3/16" X 1/4"
18	AH85382	1	Plate	-
19	AH90701	1	Cover	STONE TRAP
20	12H304	6	Lock Washer	3/8"
20	14H812	6	NUT	3/8"
20	03H2120	6	BOLT	3/8" X 3-3/4"
21	11H218	2	Cotter Pin	3/16" X 1-1/2"
22	H84867	2	Pin Fastener	-
23	24H1305	9	Washer	13/32" X 13/16" X 0.065"
24	AH90842	1	Separator	STONE TRAP
25	19H2552	9	CAP SCREW	3/8" X 1-1/8"
25	12H304	9	Lock Washer	3/8"
25	14H812	9	NUT	3/8"
