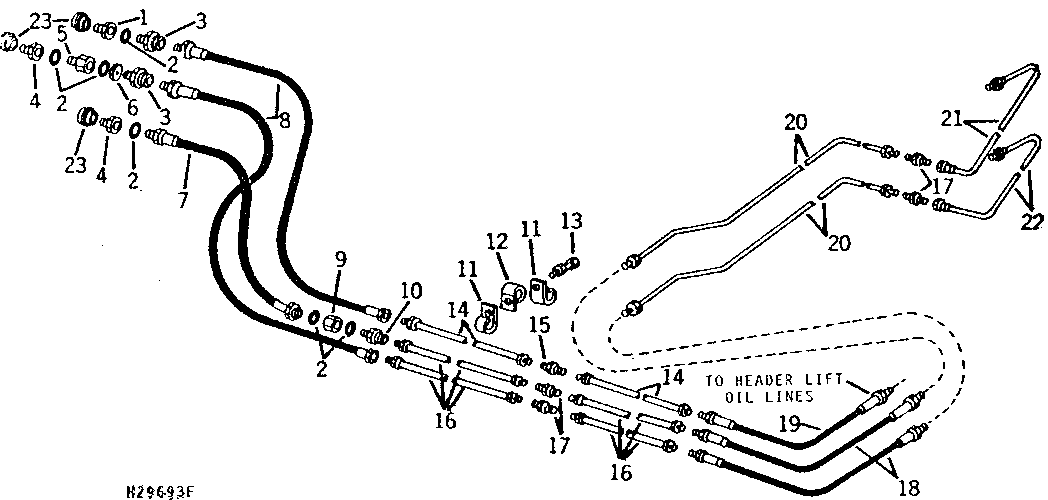

HITCH TUBE HYDRAULIC LINES AND HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AR93820	1	Hydr. Quick Coupler Plug	-
1	AR47643	1	BREAKAWAY COUPLER	(SUB AR93820)
2	R26375	5	O-Ring	-
3	E32401	2	Connector	(SUB T49215)
3	T49215	2	Adapter Fitting	-
4	AR30210	2	HYDR.QUICK COUPLER PLUG	(SUB AR93819)
4	AR93819	2	HYDR.QUICK COUPLER PLUG	-
5	H82308	1	Adapter Fitting	-
6	H96793	1	Orifice	-
7	AN131127	1	HYDRAULIC HOSE	2720 MM (3/8" I.D. X 107"), LONG
8	AH92428	2	Hydraulic Hose	2540 MM (1/4" I.D. X 100"), LONG
9	R30815	1	Fitting	UNION
10	R36426	1	Fitting	SPECIAL
11	AH76882	3	Clip	CUSHIONED
12	AH87142	8	Clip	CUSHIONED
13	19H1732	4	Cap Screw	3/8" X 1-1/4"
13	12H304	4	Lock Washer	3/8"
13	14H812	4	NUT	3/8"
14	AH92423	2	Line	UPPER
15	R27095	1	Fitting	-
16	AH92422	4	Line	LOWER
17	H33795	4	Union Fitting	-
18	AH92425	2	Hydraulic Hose	762 MM (1/4" I.D. X 30"), LONG
19	AH92426	1	Hydraulic Hose	762 MM (3/8" I.D. X 30"), LONG
20	AH97064	2	Tube	-
21	AH92730	1	Line	FRONT
22	AH92846	1	Line	REAR
23	R28006	1	CAP	-

HITCH TUBE HYDRAULIC LINES AND HOSES

Нет текстового описания
