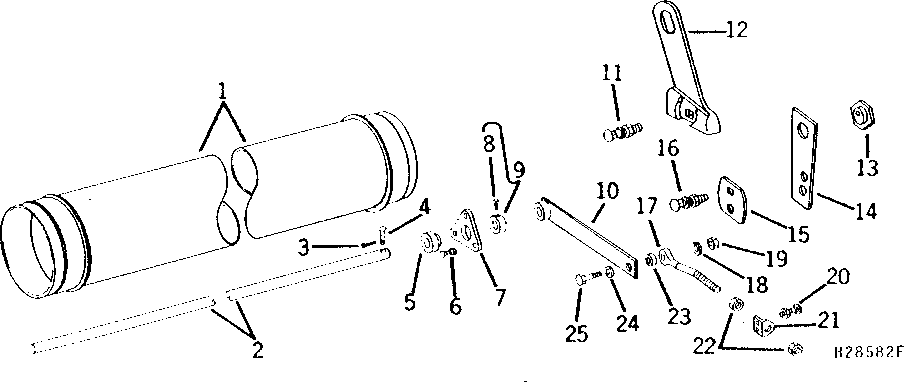

FEEDER CONVEYOR IDLER SHAFT AND FEEDER DRUM

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH84646	1	Drum	-
2	H77755	1	Pin	-
3	11H211	2	COTTER PIN	1/8" X 3/4"
4	H81710	2	Pin Fastener	-
5	JD8555	2	BALL BEARING	(SUB JD8665, THIS APPLICATION)
5	JD8665	2	Ball Bearing	-
6	03H1500	6	Bolt	3/8" X 1"
6	14H812	6	NUT	3/8"
7	H80806	2	Housing	-
8	22H897	2	Set Screw	1/4" X 1/4"
9	JD8554	2	Eccentric Locking Collar	-
10	AH79728	2	Arm	-
11	03H1439	2	Bolt	1/2" X 1-3/4"
11	12H301	2	Lock Washer	1/2"
11	14H1040	2	Nut	1/2"
12	H84945	1	Stop	RH
12	H84946	1	Stop	LH
13	H84941	2	Cam	(SUB H97322)
13	H97322	2	Cam	-
14	H84942	2	Plate	-
15	H84944	2	Stop	-
16	H84943	2	Bolt	-
16	12H301	2	Lock Washer	1/2"
16	14H1040	2	Nut	1/2"
17	H76694	2	Eyebolt	-
18	12H301	2	Lock Washer	1/2"
19	14H1040	2	Nut	1/2"
20	03H1540	4	Bolt	5/16" X 3/4"
20	14H785	4	Nut	5/16"
21	H81074	2	Clip	-
22	14H1039	4	Nut	5/8"
23	H81277	2	Bushing	-
24	24H1162	4	Washer	17/32" X 1-1/4" X 0.060"
25	H31381	2	Bolt	-

FEEDER CONVEYOR IDLER SHAFT AND FEEDER DRUM
