Открытый узел

CYLINDER DRIVES SHIELD

CYLINDER DRIVES SHIELD

CYLINDER DRIVES SHIELD

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

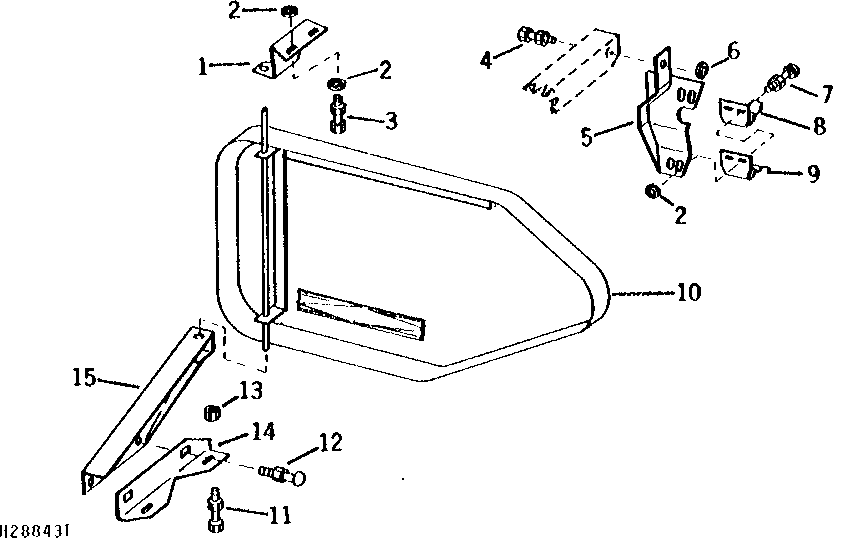

CYLINDER DRIVES SHIELD

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H95183	1	Bracket	UPPER
2	24H1136	6	Washer	11/32" X 11/16" X 0.065"
3	19H1905	2	Cap Screw	5/16" X 1"
3	14H785	2	Nut	5/16"
4	19H1731	1	Cap Screw	3/8" X 1"
4	14H812	1	NUT	3/8"
5	AH94640	1	Bracket	-
6	24H1305	1	Washer	13/32" X 13/16" X 0.065"
7	03H1709	2	Bolt	5/16" X 1"
7	14H785	2	Nut	5/16"
8	H94748	1	Plate	-
9	H94747	1	Latch	-
10	AH93760	1	Shield	-
11	19H1862	2	Cap Screw	3/4" X 2-1/2"
11	12H236	2	Lock Washer	3/4"
11	14H794	2	Nut	3/4"
12	03H1500	2	Bolt	3/8" X 1"
12	14H812	2	NUT	3/8"
13	14H793	2	Nut	3/4"
14	H95181	1	Bracket	LOWER
15	AH94049	1	Bracket	-
