Открытый узел

CYLINDER DRIVE INTERMEDIATE SHAFT

CYLINDER DRIVE INTERMEDIATE SHAFT

CYLINDER DRIVE INTERMEDIATE SHAFT

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

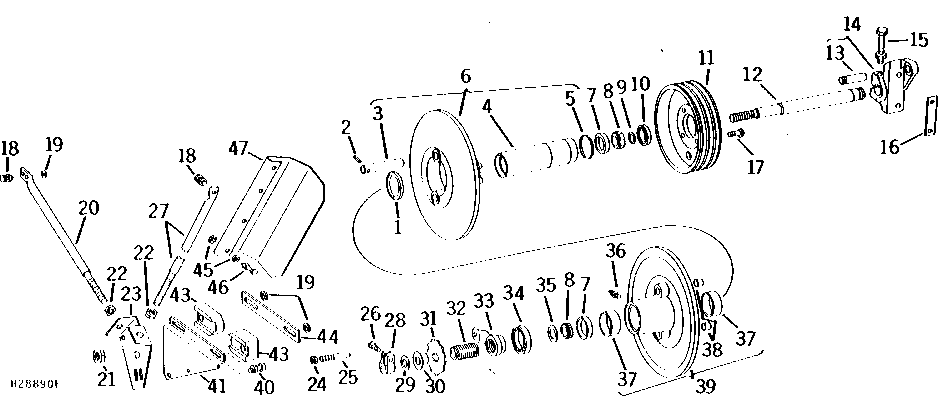

CYLINDER DRIVE INTERMEDIATE SHAFT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH75114	1	Seal	-
2	34H316	2	Spring Pin	1/4" X 1-1/2"
3	H75336	2	Pin Fastener	-
4	H75345	1	Spool	-
5	H147R	1	Snap Ring	-
6	AH75110	1	Pulley	413 MM (16-1/4") DIA, (MARKED H75012)
7	JD8230	2	Bearing Cup	-
8	JD9020	2	Bearing Cone	-
9	C3938E	1	Snap Ring	(SUB M2353T)
9	M2353T	1	Snap Ring	-
10	AH75115	1	Seal	-
11	H79644	1	Pulley	273 MM (10-3/4") DIA, (HIGH SPEED)
11	H79645	1	Pulley	191 MM (7-1/2") DIA, (LOW SPEED)
12	H75335	1	Shaft	-
13	H79683	1	Pin Fastener	-
14	AH77601	1	Pivot	(MARKED H75563)
15	19H2058	1	Cap Screw	7/16" X 3-3/4"
15	12H293	1	Lock Washer	7/16"
15	14H813	1	Nut	7/16"
16	H78107	1	Strap	-
17	19H1732	4	Cap Screw	3/8" X 1-1/4"
18	19H1731	3	Cap Screw	3/8" X 1"
18	14H812	3	NUT	3/8"
19	24H1305	3	Washer	13/32" X 13/16" X 0.065"
20	AH75232	1	Brace	UPPER
21	14H962	1	Nut	1"
21	12H234	1	LOCK WASHER	1"
22	14H794	4	Nut	3/4"
23	H80199	1	Brace	-
24	14H1040	1	Nut	1/2"
25	H75555	1	Stud	-
26	19H1800	1	Cap Screw	3/8" X 1-1/2"
27	AH75231	1	Brace	LOWER
28	H75348	1	Nut	-
29	H78360	1	Washer	-
30	J4489H	1	Washer	-
31	H89034	1	Chain Sprocket	28 TEETH
32	H89033	1	Screw	-
33	AH75230	1	Nut	-
34	JD8517	1	Ball Bearing	-
35	H75346	1	Washer	-
36	JD7797	1	Lubrication Fitting	1/4", STRAIGHT
37	H84366	2	Bushing	-
38	R27899	2	Bushing	-
39	AH75111	1	Pulley	413 MM (16-1/4") DIA, (MARKED H75013)
40	19H1731	1	Cap Screw	3/8" X 1"
40	12H304	1	Lock Washer	3/8"
40	14H812	1	NUT	3/8"
41	H82542	1	Bracket	-
42	03H2020	2	Bolt	3/8" X 2"
42	12H304	2	Lock Washer	3/8"
42	14H812	2	NUT	3/8"
43	P47883	2	Tightener	-
44	H96911	1	Strap	-
45	24H1136	8	Washer	11/32" X 11/16" X 0.065"
46	19H1906	4	Cap Screw	5/16" X 1-1/2"
46	12H303	4	Lock Washer	5/16"
46	14H785	4	Nut	5/16"
47	H95766	1	Shield	-
