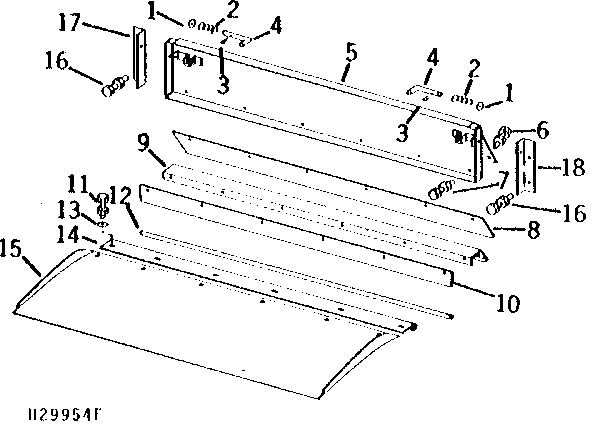

CYLINDER DOOR, SEALS, AND FEED PLATE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	24H1305	2	Washer	13/32" X 13/16" X 0.065"
2	HZ5621H	2	Spring	-
3	11H211	2	COTTER PIN	1/8" X 3/4"
4	H76877	2	Pin Fastener	-
5	AH77073	1	Door	-
6	03H1540	8	Bolt	5/16" X 3/4"
6	14H785	8	Nut	5/16"
7	19H2127	8	Cap Screw	5/16" X 7/8"
7	14H785	8	Nut	5/16"
8	H82633	1	Seal	-
9	H82631	1	Reinforcement	-
10	H76875	1	Strap	-
11	03H1463	10	Bolt	3/8" X 3/4"
11	14H812	10	NUT	3/8"
12	H76221	1	Pin	-
13	24H1305	10	Washer	13/32" X 13/16" X 0.065"
14	H82501	1	Hinge	-
15	H94330	1	Plate	(SUB H102470)
15	H102470	1	Plate	-
16	19H2666	4	Cap Screw	7/16" X 7/8"
16	14H923	4	Nut	7/16"
17	H76882	1	Bracket	RH
18	H76883	1	Bracket	LH

CYLINDER DOOR, SEALS, AND FEED PLATE
