Открытый узел

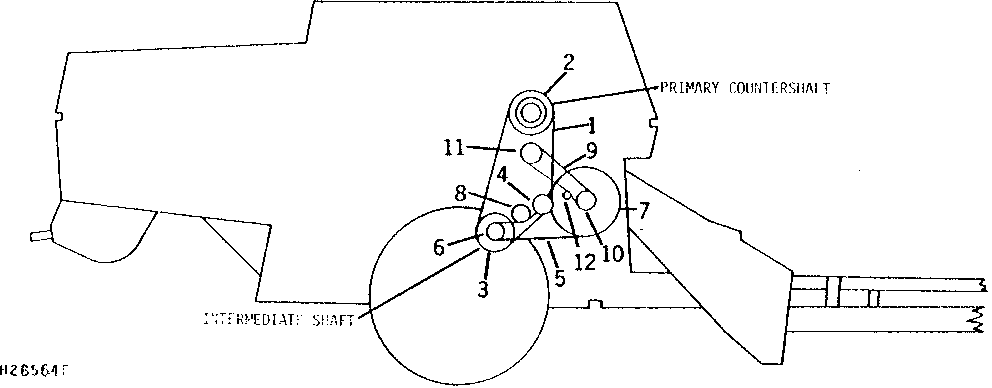

CYLINDER AND ROTARY DEFLECTOR DRIVE

CYLINDER AND ROTARY DEFLECTOR DRIVE

CYLINDER AND ROTARY DEFLECTOR DRIVE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

CYLINDER AND ROTARY DEFLECTOR DRIVE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H113749	1	V-Belt	CYLINDER, INTERMEDIATE SHAFT
1	H75565	1	V-Belt	(SUB H113749)
2	AH84886	1	Pulley	413 MM (16-1/4") DIA, FIXED, DRIVE, INTERMEDIATE CYLINDER (MARKED H84416), (SUB AH84884, JD7797 AND JD9450)
2	AH84884	1	Pulley	INCLUDES R27899
2	AH84846	1	Pulley	413 MM (16-1/4") DIA, SLIDING, DRIVE, INTERMEDIATE CYLINDER (MARKED H75010)
3	AH75110	1	Pulley	413 MM (16-1/4") DIA, SLIDING, DRIVEN, INTERMEDIATE CYLINDER (MARKED H75012)
3	AH75111	1	Pulley	413 MM (16-1/4") DIA, FIXED, DRIVEN, INTERMEDIATE CYLINDER(MARKED H75013)
4	AH86839	1	Idler	(MARKED H85863)
5	H96408	1	V-Belt	CYLINDER (414-1250 RPM)
5	H84421	1	V-Belt	(SUB H96408)
5	H96423	1	V-Belt	CYLINDER (289-873 RPM)
5	H84422	1	V-Belt	(SUB H96423)
6	H79644	1	Pulley	273 MM (10-3/4") DIA, DRIVE, CYLINDER, . (STANDARD SPEED)
6	H79645	1	Pulley	191 MM (7-1/2") DIA, DRIVE, CYLINDER, . (SLOW SPEED)
7	H84543	1	Pulley	579 MM (22-13/32") DIA., DRIVEN, CYLINDER
8	AH86835	1	Idler	-
9	H86039	1	V-Belt	ROTARY DEFLECTOR
10	AH80755	1	Pulley	229 MM (9") DIA, DRIVE, ROTARY DEFLECTOR
11	AH87155	1	Pulley	229 MM (9") DIA, DRIVE, ROTARY DEFLECTOR
12	AH80757	1	Idler	-
..	JD7797	1	Lubrication Fitting	-
..	JD9450	1	Ball Bearing	-
..	R27899	1	Bushing	-
