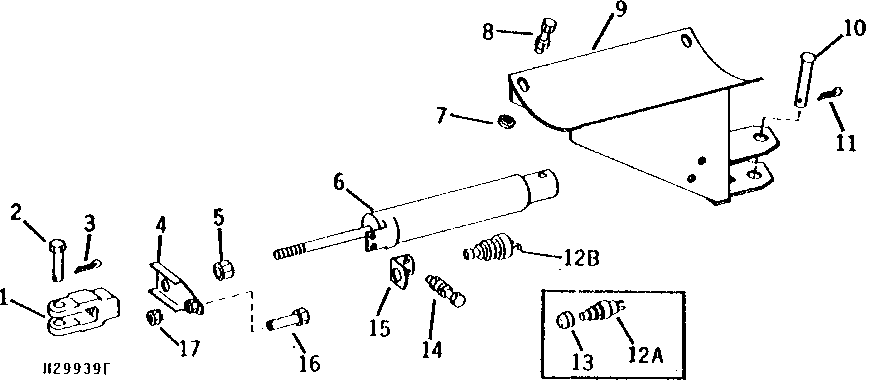

AUTOMATIC HYDRAULIC LATCH SWING CYLINDER AND SWITCH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H92700	1	Yoke	-
2	H76788	1	Pin Fastener	-
3	11H234	1	Cotter Pin	3/32" X 1"
4	AH95517	1	Bracket	-
5	14H821	1	Nut	5/8"
6	AH94875	1	Cylinder	-
7	24H1305	1	Washer	13/32" X 13/16" X 0.065"
8	03H1500	4	Bolt	3/8" X 1"
8	12H304	4	Lock Washer	3/8"
8	14H812	4	NUT	3/8"
9	AH96940	1	Support	-
9	AH94904	1	Support	(SUB AH96940)
10	J5886HN	1	PIN FASTENER	-
11	11H218	1	Cotter Pin	3/16" X 1-1/2"
13	AR47374	1	Cap	(SUB AH98872) THIS APPLICATION
14	21H1301	1	SCREW	0.190" X 1/2"
14	12H246	1	LOCK WASHER	0.190"
14	14H778	1	Nut	0.190"
15	H96833	1	Support	-
16	H96978	1	Bolt	-
17	14H732	1	Nut	3/8"
12A	R39554	1	Switch	(SUB AH98872) THIS APPLICATION
12B	AH98872	1	Switch	-

AUTOMATIC HYDRAULIC LATCH SWING CYLINDER AND SWITCH
