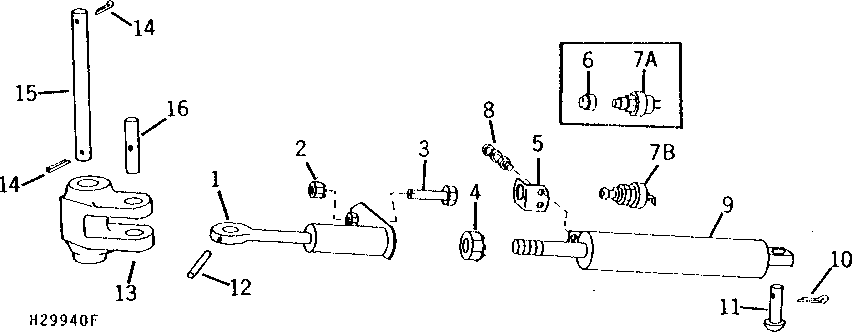

AUTOMATIC HYDRAULIC LATCH CYLINDER AND SWITCH

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH95529	1	Support	-
2	14H732	1	Nut	3/8"
3	H96978	1	Bolt	-
4	14H821	1	Nut	5/8"
5	H96833	1	Support	-
6	AR47374	1	Cap	(SUB AH98872) THIS APPLICATION
8	12H246	1	LOCK WASHER	0.190"
8	14H778	1	Nut	0.190"
8	21H1301	1	SCREW	0.190" X 1/2"
9	AH93587	1	Cylinder	-
10	11H218	1	Cotter Pin	3/16" X 1-1/2"
11	A10940	1	Pin Fastener	-
12	34H254	1	Spring Pin	1/8" X 1-1/2"
13	H95563	1	Arm	-
14	11H236	2	Cotter Pin	1/8" X 1"
15	H94524	1	Pin Fastener	-
16	H94523	1	Pin Fastener	-
7A	R39554	1	Switch	(SUB AH98872) THIS APPLICATION
7B	AH98872	1	Switch	-

AUTOMATIC HYDRAULIC LATCH CYLINDER AND SWITCH

Нет текстового описания
