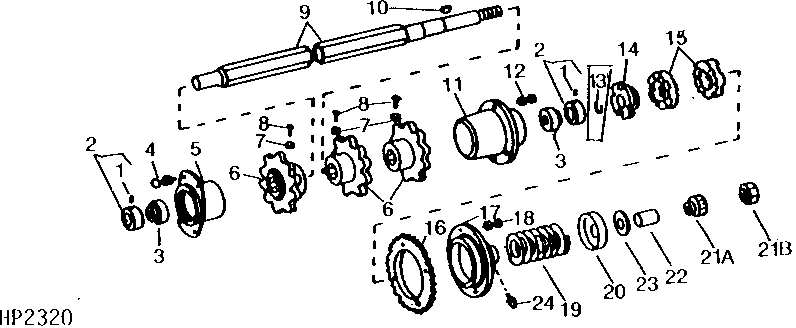

Upper Shaft And Sprockets For Feeder House Variable Belt Drive

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	22H775	2	Set Screw	5/16" X 1/4"
2	JD8544	2	Bearing	-
3	JD8545	2	Ball Bearing	-
3	JD9452	2	Ball Bearing	-
4	09H1693	4	Bolt	3/8" X 1-3/4"
4	14H812	4	NUT	3/8"
4	H95783	4	Screw	12.700 X 44.450 mm (1/2" X 1-3/4")
4	12H301	4	Lock Washer	1/2"
4	14H1040	4	Nut	1/2"
5	H102505	1	Housing	(SUB FOR H75883 OR H96867) (SUB H96867, (4) H95783, (4) 12H301, AND (4) 14H1040)
6	H94166	3	Chain Sprocket	(SUB FOR H81045, H86095 OR H86087)
7	14H732	3	Nut	3/8"
8	H84158	3	Screw	9.525 X 25.400 mm (3/8" X 1")
9	H86089	1	Shaft	(SUB FOR H77963, H83785 OR H84331)
10	26H82	1	Shaft Key	1/4" X 7/8"
11	H95857	1	Housing	(SUB FOR H75882 OR H87653)
12	14H1040	4	Nut	1/2"
12	12H301	4	Lock Washer	1/2"
12	14H812	4	NUT	3/8"
12	10H1027	4	Bolt	3/8" X 1-1/4"
12	H95783	4	Screw	12.700 X 44.450 mm (1/2" X 1-3/4")
13	P42749	1	Snap Ring	-
14	H85015	1	Hub	(SUB FOR H78890)
15	Z699H	2	SLIP CLUTCH	-
16	H80845	1	Chain Sprocket	35 TEETH
17	H93736	1	Hub	(SUB FOR H80844 OR H83781)
18	19H1732	4	Cap Screw	3/8" X 1-1/4"
18	14H812	4	NUT	3/8"
19	H35625	1	Spring	(SUB H84390)
19	H84390	1	Spring	-
19	P41229	1	Spring	-
20	H20549	1	Round Retainer	-
20	H22216	1	Round Retainer	-
22	M18105	1	Spacer	-
23	J4489H	1	Washer	-
24	JD7797	1	Lubrication Fitting	1/4", STRAIGHT
21A	H77978	1	Nut	(SUB H105936 WITH 14H793)
21A	H105936	1	Nut	-
21A	14H793	1	Nut	3/4"
21B	H83786	1	Nut	-

Upper Shaft And Sprockets For Feeder House Variable Belt Drive
