UPPER HYDRAULIC LINES (POWER REAR WHEEL DRIVE)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH20193	1	Elbow Fitting	-
2	R26906	3	O-Ring	-
3	R39171	2	Hose Fitting	-
4	AR21837	2	Clamp	-
5	H81815	1	Hose	RETURN, UPPER
6	AH83478	1	Line	RETURN, REAR
7	H83371	1	Strap	-
8	28H90	1	Bushing	0.364" X 0.540" X 7/16"
9	H81346	1	Bracket	-
10	19H1849	1	Cap Screw	5/16" X 1-1/4"
10	14H785	1	Nut	5/16"
11	H11245	1	Clamp	-
12	H23932	3	Isolator	RUBBER
13	H22979	1	Bushing	RUBBER
14	AH83479	1	Line	RETURN, FRONT
15	03H1617	1	Bolt	3/8" X 1-1/4"
15	14H785	1	Nut	5/16"
16	H83208	1	Clamp	-
17	AR21836	2	Clamp	-
18	H78683	1	Hose	RETURN, LOWER
19	H83369	1	Hose Fitting	-
20	U12547	1	O-Ring	-
21	R29936	1	O-Ring	-
22	H80240	1	Hose Fitting	-
23	AH79175	1	Clip	-

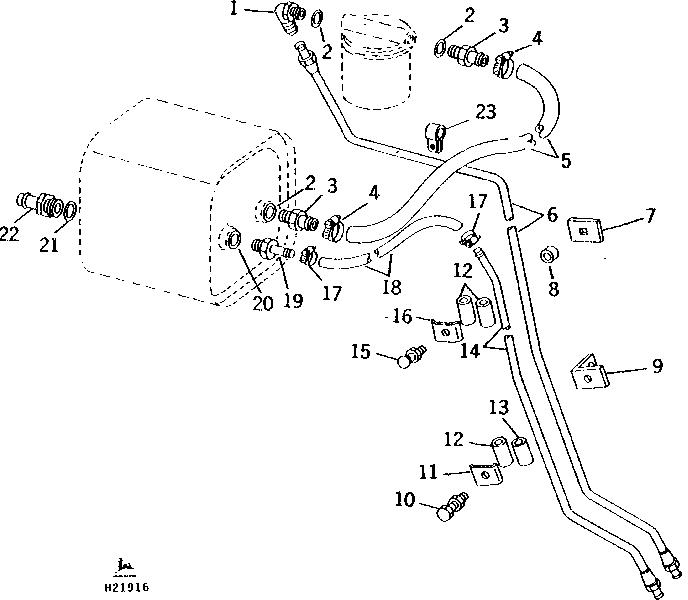

UPPER HYDRAULIC LINES (POWER REAR WHEEL DRIVE)
