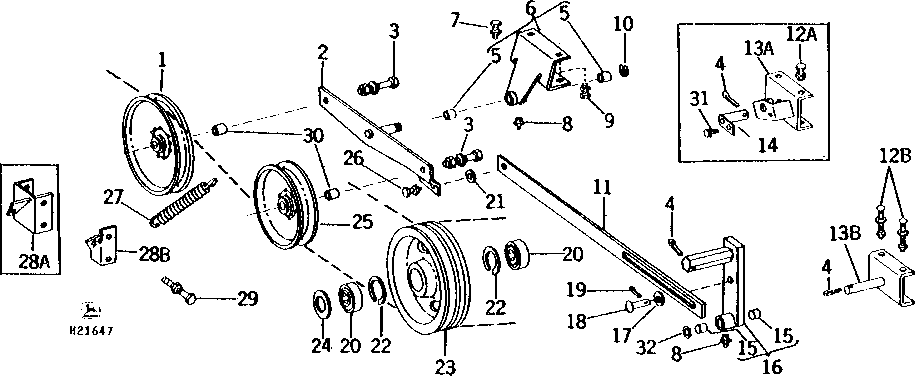

STRAW CHOPPER DRIVE IDLER AND TIGHTENER

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH85276	1	Idler	229 MM (9") DIA.
2	AH79057	1	Arm	(SUB AH83828 AND A369R)
2	AH101206	1	Arm	(SUB FOR AH83828)
3	19H2727	2	Cap Screw	5/8" X 2-5/8"
3	14H821	2	Nut	5/8"
3	12H294	2	Lock Washer	5/8"
4	11H215	3	COTTER PIN	1/4" X 1-1/2"
4	11H215	2	COTTER PIN	1/4" X 1-1/2"
5	P50955	1	Bushing	-
5	H94114	2	Bushing	(SUB FOR P50955)
6	AH79059	1	Support	(SUB AH83335)
6	AH83335	1	Support	(SUB AH101208)
6	AH101208	1	Support	-
7	19H1905	1	Cap Screw	5/16" X 1"
7	14H785	1	Nut	5/16"
8	JD7788	2	Lubrication Fitting	45°, 1/4"
9	19H1900	3	Cap Screw	5/16" X 3/4"
9	14H785	3	Nut	5/16"
10	A369R	1	SNAP RING	-
10	24H1274	1	Washer	49/64" X 1-1/4" X 0.048"
11	H83756	1	Strap	(SUB FOR H79677)
14	AH80240	1	Pin Fastener	(SUB AH80891 AND AH80893)
15	P50955	2	Bushing	-
15	P47216	2	BUSHING	-
16	AH77915	1	Arm	(SUB AH80891 AND AH80893)
16	AH80893	1	Arm	-
17	24H1305	1	Washer	13/32" X 13/16" X 0.065"
18	H79676	1	Pin Fastener	-
19	11H216	1	COTTER PIN	3/16" X 1"
20	JD9338	2	Ball Bearing	-
21	24H1682	1	Washer	13/32" X 7/8" X 0.120"
22	P42232	2	Snap Ring	-
23	H78743	1	Idler	233 MM (9-3/16") DIA.
24	24H1483	1	Washer	1-3/16" X 2-1/4" X 0.134"
25	AN15237	1	Idler	202 MM (7-5/16") DIA.
26	BP12233	1	Lock Nut	-
26	19H1731	1	Cap Screw	3/8" X 1"
27	H86646	1	Spring	(SUB FOR H76585)
29	19H1907	2	Cap Screw	5/16" X 2-3/4"
29	14H785	2	Nut	5/16"
30	28H1016	2	Spacer	0.742" X 1.050" X 1"
31	H81101	1	Screw	SELF-TAPPING
32	24H1413	1	Washer	57/64" X 1-3/8" X 0.048"
12A	14H812	4	NUT	3/8"
12A	19H2284	4	Cap Screw	3/8" X 7/8"
12B	14H812	2	NUT	3/8"
12B	03H1631	2	Bolt	3/8" X 3-1/2"
13A	AH78547	1	Shaft	(SUB AH80891 AND AH80893)
13B	AH101205	1	Pivot	(SUB FOR AH80891)
28A	AH75737	1	Anchor	(SUB H82799)
28B	H82799	1	Support	-
